so nach viel Bastelei hab auch ich meine TonUINO Box fertig. Hat sehr viel Spass gemacht, besten Dank für die Tips und Informationen hier im Forum.
In Summe ist das Projekt doch sehr ausgeartet, hat aber einfach auch soviel Spaß gemacht das alles zu entwickeln.
Das Gehäuse ist aus den Resten unseres Parkett gefertigt (Eiche, ca. 14mm Gesamtstärke). Verbaut ist ein AiO inkl. LiFeFo4 Akku wie hier vorgeschlagen.
Als Highlight kommt die Box auf eine „Docking Station“ zum Laden (ähnlich wie bei der Tonibox) die Box kann dann ganz einfach draufgestellt und abgenommen werden. Die Stecker wurden geschützt, so daß da eigentlich nichts passieren dürfte auch bei grobem Umgang. Da die Box für eine 1,5 Jährige ist, musste alles sehr robust sein, daher auch noch ein Stoßschutz aus Filz drumherum.
Was mir nicht gefällt sind die Tasten, absoluter Mist, schwer zu drücken und keine Haptik, hatte aber das Gehäuse schon darauf abgestimmt und gefräst. Bei einer weiteren Box kommen die aber definitiv nicht mehr rein.
Der Zugang zur SD ist durch eine Abdeckung geschützt, da braucht man ausser zum SW Update oder SD-Kartenwechsel nicht ran. Schützt die USB-Buchse und SD-Karte dem Missbrauch durch kleine Kinderfingerchen und das Kind vor dem Verschlucken der Karte…
Das Gehäuse wurde mit dem Sharper Origin (Handgeführte CNC Fräse) gefräst (hat hier im Form auch schon einer verwendet) ist ein super Teil für solche „Prototypen“.
Damit habe ich auch das „Lautsprechergitter“ gefräst. Damit da kein Dreck oder sonstige Teile reinfallen wurde ein Stoff von hinten eingeklebt, dann der Lautsprecher darauf montiert und nochmals mittels Querstange gesichert, daran ist der AiO montiert und der Lederriemen befestigt (kann damit ausgetauscht oder gekürzt/verlängert werden).
Gehäuse ist verklebt bis auf die Unterseite, da kann man rann wenn was kaputt sein sollte.
Statusanzeige habe ich per Lichtleiter von der AiO LED ans Gehäuseoberteil geführt, ganz klein und unscheinbar, so gefällt mir das. Als Lautsprecher ist ein Visaton FR 10 verbaut (würde ich auch nicht mehr machen, ein FR 8 reicht da vollkommen.
An die Figuren habe ich Reste von Multiplex geklebt und einen RFID Aufkleber in einer Vertiefung darunter angebracht + Schraubenkopf für den Magnet im TonUINO.
Dann die Oberfläche mit dem Laser Gravierer entsprechend beschriftet.
Der Tragriemen ist aus Leder und wurde im Gehäuseinneren befestigt, so daß keine Metallteile an der Aussenseite das Parkett verkratzen kann.
So nun bin ich gespannt ob die Kleine (leider nicht meine, die sind schon aus dem Haus…) damit zurecht kommt.
Habe den Fork von Thomas drauf, der von Marco hat immer die Audio des Menüs leise gestellt nach dem Anlernen der zweiten Karte, dann konnte man das nicht einrichten. Hatte nun keine Zeit mehr, dem auf den Grund zu gehe, daher habe ich wieder den Fork von Thomas Lehnert drauf, das reicht erst mal an Funktion. Neon-Pixel hatte ich kurz überlegt, da dies Projekt aber eh schon aus dem Ruder gelaufen ist, dab ich darauf verzichtet.
So hier nun die Bilder vom Bau und vom fertigen Gerät inkl. TonUINO Regal für die Figuren und Figuren.
Danke für das Lob!
Beschriftet ist das Ganze mit einen Laser Gravierer, geht sehr gut, dauert halt ein wenig…
Habe den Neje Master 2, in der Bucht für keine 150,-Euro zu kriegen… damit kann man auch den Filz schneiden, wobei ich die Löcher gestanzt habe.
Ha ha, Du bist vollkommen verrück!
Sehr sehr geile Arbeit!
Hast Du dir die „Fräse“ privat angeschafft? Wo wohnst Du? Ich muss nach Corona unbedingt Mal vorbei kommen
Shaper, Lasergravierer… du hast bestimmt noch andere schöne Spielzeuge…
Und dann diese billigen Knöppe… eieieie da gehören schicke Edelstahltaster rein, ggf. mit dezenter Beleuchtung.
Die zweite Box wird dann perfekt
Warum einen FR8 statt dem FR10? Preislich tut sich da ja nicht so viel. Wegen der Größe?
Ich hab den 20Watt Typ, da ich auch schneiden will, wobei 20Watt für Holz noch zu wenig ist. Wollte das Lautsprechergitter schneiden, aber der Laser schafft in Eiche nur 2-4mm tiefe, das war zu wenig. Und bei mehrmaligen wiederholen verbrennt das Holz schon ordentlich, daher mit der Fräse.
Hab nochmal geschaut, hab das Teil bei Alibaba in China gekauft, hat gedauert, aber deutlich günstiger als bei eBay.
Der Fokus kann an der Linse eingestellt werden. Es ist etwas trickreich hoch Gegenstände zu Lasern, da muss die Fuhre aufgebockt werden, was nicht immer einfach ist, sollte wackelfrei stehen.
Ja ja die Knöpfe (wie schon geschrieben) sind eine wahre Schande, war sehr schade… Und ja das nächste mal kommen das Edelstahl dran, hat da einer eine Empfehlung, sollten leicht zu drücken sein (Tasterkappe sollte deutlich über dem Rand hochstehen) und einen guten Druckpunkt.
Die meisten Edelstahl „Klingeltaster“ sind da nichts…
Spielzeug habe ich ausreichend, an dem liegt es nicht…
FR8 wegen der Größe, der Größe des daraus resultierenden Gehäuse, Gewicht und Klang. Das Gehäuse ist glaube ich für den FR10 zu klein gewesen.
Habe mir auch kurz überlegt Gehäuse zu bauen und anzubieten für die, die nicht die Möglichkeiten haben aber trotzdem die großartige TonUNIO Box für die kleinen haben wollen.
Ist dann aber in Summe doch zu aufwendig. Hab zwar alles im CAD und kann jetzt nur noch Herstellen (brauche keine Planung und Versuche mehr) aber trotzdem ist das in keinem gesunden Verhältnis.
Da ist ein 3D Drucker schon was feines, der macht das halt über Nacht ohne das man dabei sein muss. Aber ich wollte explizit so wenig wie möglich/kein Plastik (OK, bei den Tastern hab ich 100% versagt).
Ich glaube ich Bau noch für mich eine mit besseren Tastern, wobei ich da eventuell auf das ESP32 Projekt von @biologist gehe wegen dem Streaming. Das wäre dann die perfekte Box für die Werkstatt…

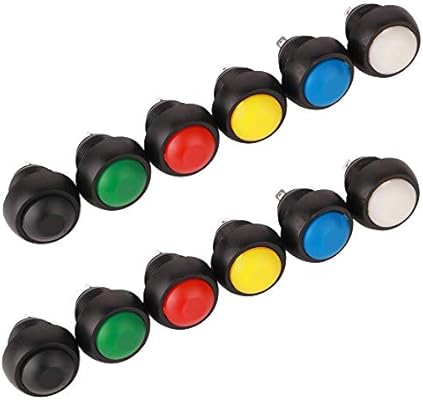

Die hatte ich auch mal, aber als ich die vorab getestet hatte gingen die sofort zurück. Da war der Druckpunkt zu schwer. Die Taster sollten in die Front. Da hätte es jedes Mal den Tonuino verschoben, ohne dass gedrückt worden wäre. Habe mich dann für diese hier entschieden:
OK, danke, wie ist der Druckpunkt? Und wie stark muss man (Kind) da drücken? Ich weiß ist schwer zu beschreiben, aber wenn es denn jetzt richtige Tasten sein sollen…
Ich hab bei Ali so viele Metall Taster bestellt, dass ich völlig den Überblick verloren habe. Leider passiert es viel zu häufig, dass man „High Head“ bestellt und „flat Head“ bekommt oder noch viel Schlimmer, man bestellt einen Taster und bekommt einen Schalter… keine Ahnung wie viele „beleuchtete Power Schalter“ ich hier rumliegen habe… wenn man denn Mal einen Taster bekommt, haben viele einen total matschigen Druckpunkt oder gar keinen. Da ich immer nur die Versandkostefreie Menge bestellt habe, fehlt dann auch noch meist ein Taster wenn denn Mal gute dabei sind. Meistens sind die kleineren „besser“, obwohl Kinderhänge ja doch lieber etwas größere Tasten hätten. Am Ende hab ich dann doch beim letzten Tonuino Plastiktaster verbaut und mit viel Spucke und Skalpell beschriftet…
Hier (Box für maximales Klangerlebnis - #10 von Thorsten)
hat Thorsten mal Visaton’s Antwort gepostet: der FRS 5 X ist wohl für diese Größe sogar noch besser geeignet (wenn man kein Bassreflex-System einbaut)… denn das Gehäusevolumen ist halt doch sehr klein, und die Abstimmung Volumen zu Membrangröße, und daraus resultierend die Dämpfung, sehr entscheidend für den Klang bzw. Frequenzgang (hab früher mal ein paar Lautsprecherboxen gebaut).
Ich habe diesen in meine Box mit Innendimensionen von ca. 13x13x13cm eingebaut, dort klingt er sehr gut, und die Tieftonwiedergabe ist recht ordentlich (habe meinen Master-RFID-Chip mit diverser Musik zum Testen )
Allerdings würde ich selbst als nächstes dann doch gerne mit Stereo (eben v.a. für Musik bzw. gewisse Hörspiele wie Pumuckl, wo viel im Panorama passiert) arbeiten. Da stellen sich dann wiederum weitere Fragen, u. a. weil man die beiden Chassis dann auch gegenseitig isolieren muss etc. …
Sehr schöne Box. Klasse mit Shaper Origin. Wenn ich groß bin, dann kauf ich mir auch einen.
Die Lasergravur ist wunderbar. Das werde ich mir auch zulegen.
Danke für die Inspiration.
da sind viele tolle Details, die Beschriftung das mit der Ladestation usw…
sehr schickes Design.
wie wird der Focus eingestellt?
