Hallo,

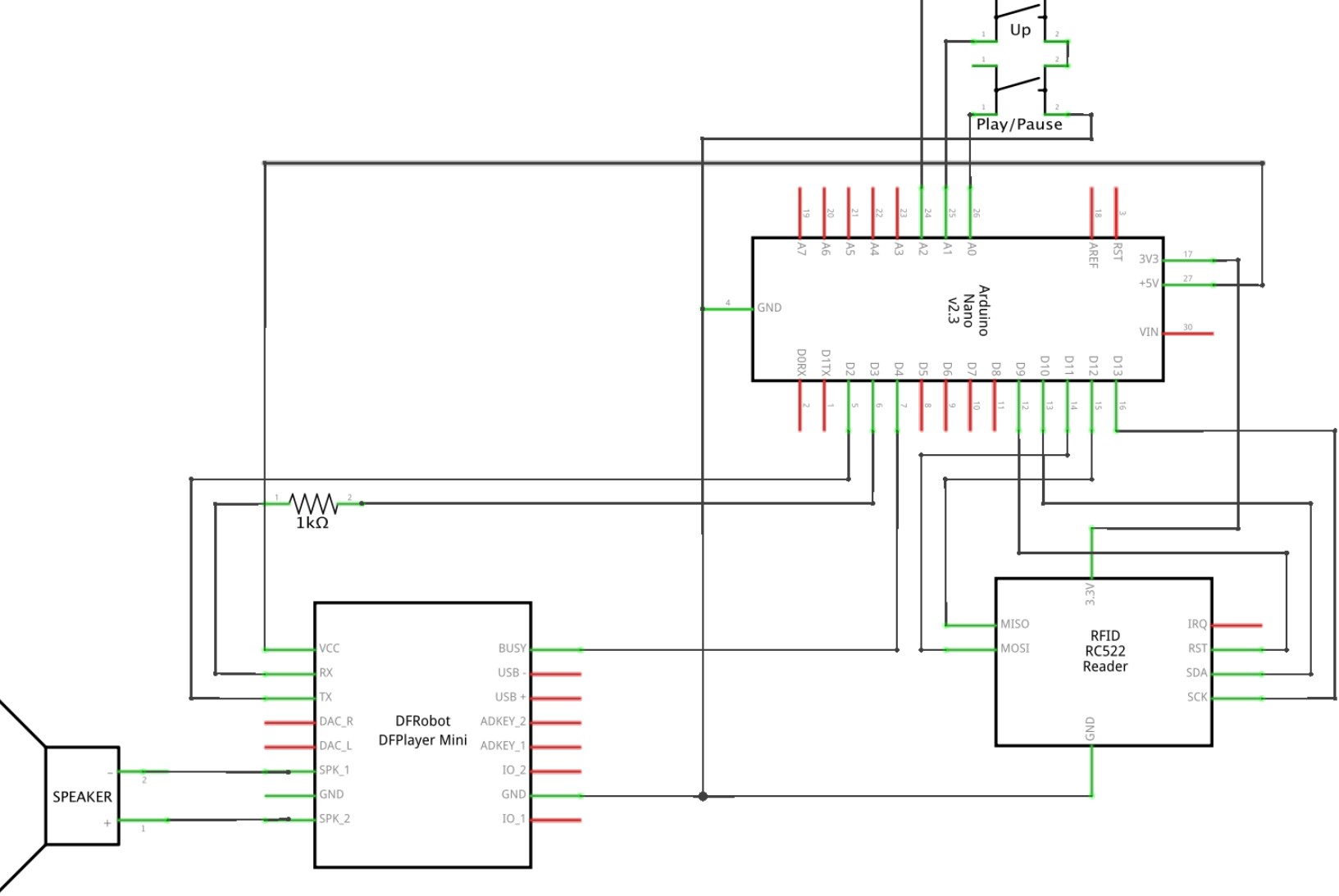

ich suche eine Möglichkeit einen Kopfhöreranschluss an meinem Arduino-Nano Setup zu bewerkstelligen. Leider sind die Platinen von den Leiterkartenpiraten nicht mehr verfügbar.
Hat jemand noch eine (oder zwei?) abzutreten, bzw. gibt es eine Alternative?
Danke!
Hi zusammen,
ich würde mich der Frage gerne anschließen. Leider bin ich erst kürzlich auf dieses Projekt gestoßen. Nun möchte ich für mein Kind auch einen Tonuino bauen, am liebsten mit Kopfhöreranschluss. Falls keiner mehr die tolle Platine übrig hat, wäre ich auch für ein kurzes How-To sehr dankbar, wie man eine einfache Buchse und einen extra Schalter anschließen müsste, damit es funktioniert.
Danke für all die Arbeit, die schon in dieses Projekt gesteckt wurde!
Moin!
Ich stelle hier mal ein paar Dinge zusammen.

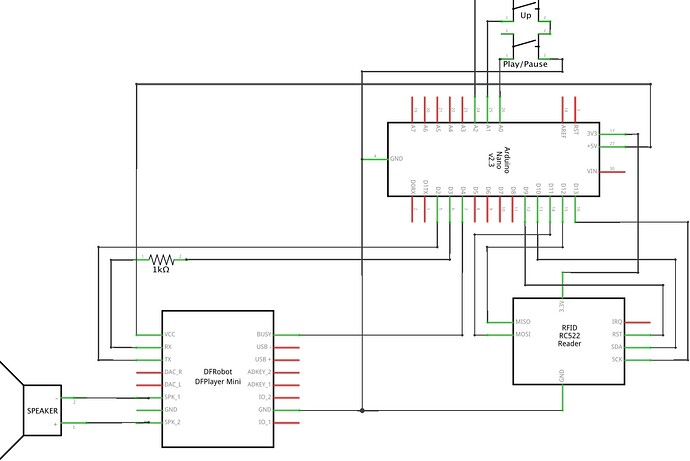

Hier ist die Verdrahtung, wie sie auf der Kopfhörerplatine realisiert wurde:
Das ist die Buchse die bspw. von den LKP für die Kopfhörerplatine empfohlen wurde:
https://mou.sr/3Oi2Ejs
Und hier z.B. eine (bzw. zehn) Buchse(n), die baugleich und funktionsgleich zu der oben genannten Buchse ist (sind):
ebay sagt „Der Shop des Verkäufers ist wegen Urlaub geschlossen. Kehren Sie später hierher zurück.“
ich werde es die Tage wieder probieren.
Aber danke vorab! D.h. ich kann nur mit dem Audioanschluss inkl. Anschluss nach obigen Schaltplan durch einstecken eines Klinke-Kabel (Kopfhörer) den Lautsprecher ausschalten und über den Kopfhörer ausgeben?
Im Schaltplan bedeutet „SK“ vermutlich Speaker bzw. SPK_1 und SPK_2, richtig?
Moin!
Nur trifft es nicht ganz. Es sind auch andere Varianten möglich. Aber die Buchsen der o.a. Bauart und Funktionsweise machen es einem sehr einfach, weil sie die Abschaltfunktion für den Lautsprecher selbst mitbringen und z.B. ein Abfragen eines Pins mit dem Arduino, oder zusätzliche Pull-Down oder -Up Widerstände nicht verbaut werden müssen.
Stimmt, z.B. die TonUINO-Platine führt die benötigten Anschlüsse vom DF-Player schon raus. Zur Verdeutlichung kann man hier nochmal https://www.leiterkartenpiraten.de/category/anleitungen/tonuino-easy-headphone/ ein Bild finden, die der Anschluss vorgesehen war.
Ah, okay … nach intensivem Draufstarren habe auch ich jetzt endlich das Verdrahtungs-Schema verstanden. Hatte lange nicht geschnallt, dass der rote Kasten ganz links unten mit den Anschlüssen 4-9 auch noch zum Headphone Jack gehört.
Das sieht super aus, danke! Ich bin gespannt, ob ich es nachgebaut bekomme.
Hallo,
Ich bin gerade auf der Suche nach den Teilen, die ich brauche, um einen Kopfhöreranschluss bei einer classic Platine nachzurüsten.
Heißt das , ich brauche nur eine dieser Buchsen? Oder brauche ich auch noch eine Platine?
Den Plan verstehe ich noch gar nicht, hoffe aber, das es mir einleuchtet, sobald ich weiß, welche Teile ich brauche
Die Buchse benötigt schon etwas auf der sie aufliegt und worauf sie, die Verbindungen und die Steckplätze für den Lautsprecher und für die Verbindung z.B. zur TonUINO-Platine aufgelötet werden. Eine Platine dieser Art
kannst du dazu verwenden. Die o.a. Platine lässt sich auch relativ leicht mit einem Teppichmesser in die passende Größe zuschneiden.

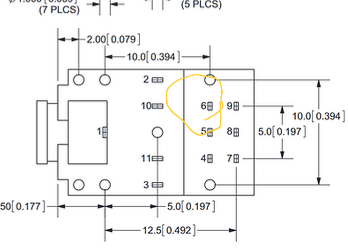

Die Verbindungen in dem Bild von ‚H3‘ ausgehend sind optional und der ‚rote Kasten‘ links unten stellen die Pins 4 bis 9 der Kopfhörerbuchse dar. ‚J1‘ sind die Pins 1 bis 3 der Kopfhörerbuchse und ‚H1‘ sind die „Ausgänge“ auf der TonUNINO-Platine, vgl. den Link zu den Leiterkartenpiraten einen Post von mir später.
Vielen Dank, das muss ich mir dann erstmal in Ruhe anschauen.
Ich habe leider noch gar keine Ahnung, wie man so eine Platine selbst herstellt. Ich hoffe, dass ich das schaffe
Es gibt eine Alternative für eine Kopfhörerbuchse und Lautsprecher, die automatisch abgeschaltet werden: Man kann statt des verstärkten Monoausgangs des Players den unverstärkten Stereoausgang nutzen. Der braucht dann zwar einen kleinen extra Verstärker für ein paar Euro und zwei Lautsprecher, dafür lässt sich aber eine ganz einfache fünfpolige Klinkenbuchse verwenden und die Box hat Stereosound. Die Lösung fand ich tatsächlich einfacher. Falls es jemanden interessiert, kann ich gerne mehr dazu schreiben.
