[Showcase] Peppamobil als TonUINO – Nach 2 Jahren Dauerbetrieb im Kinderzimmer

[Hazel]

Hallo liebe TonUINO-Community,

nachdem unsere Box nun seit über zwei Jahren im täglichen Einsatz ist und immer noch tadellos funktioniert, möchte ich euch heute endlich das Peppamobil meiner Tochter vorstellen.

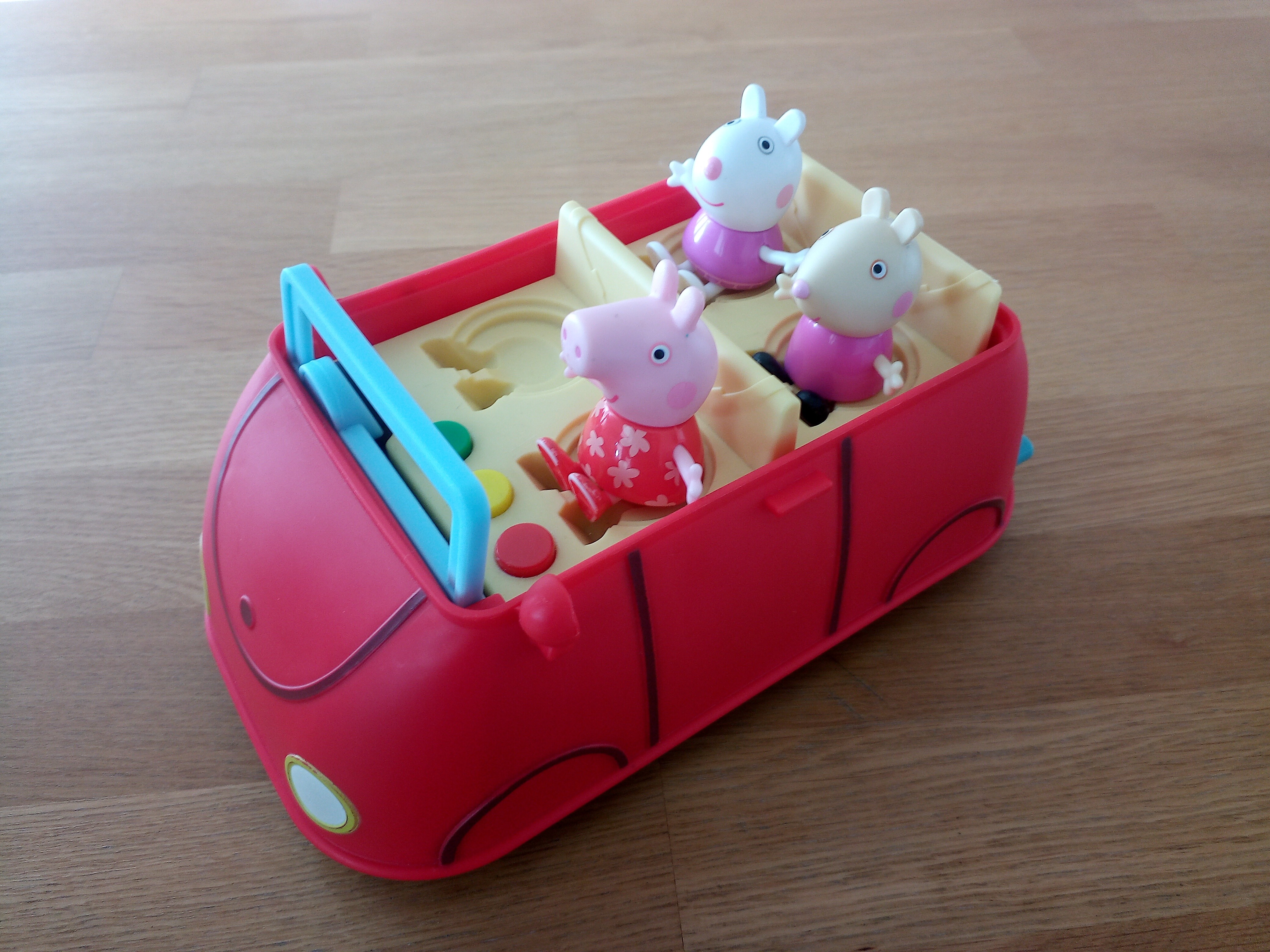

Ziel war es, das originale Spielzeugauto zu erhalten, sodass es weiterhin als rollendes Spielzeug genutzt werden kann – aber eben mit voller TonUINO-Funktionalität.

Features & Hardware-Integration

• Originalfunktionen erhalten: Die Hupfunktion des Autos funktioniert weiterhin über die Originalplatine.

• Bedienung:

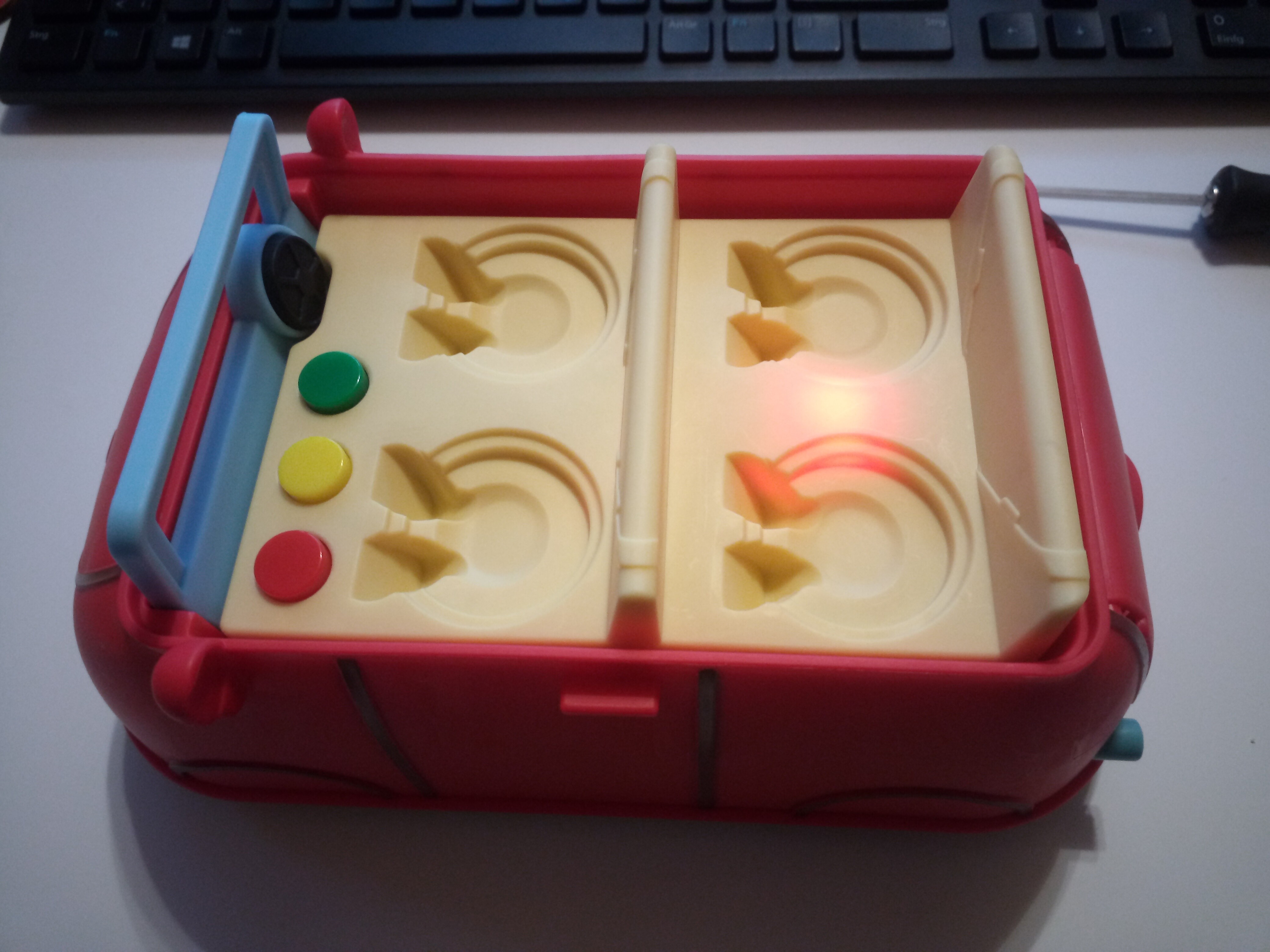

  • Oben wurden die Tasten für Play / Pause, Vor und Zurück verbaut.

  • Hinter den Scheinwerfern sitzen kapazitive Touch-Taster für Lauter / Leiser.

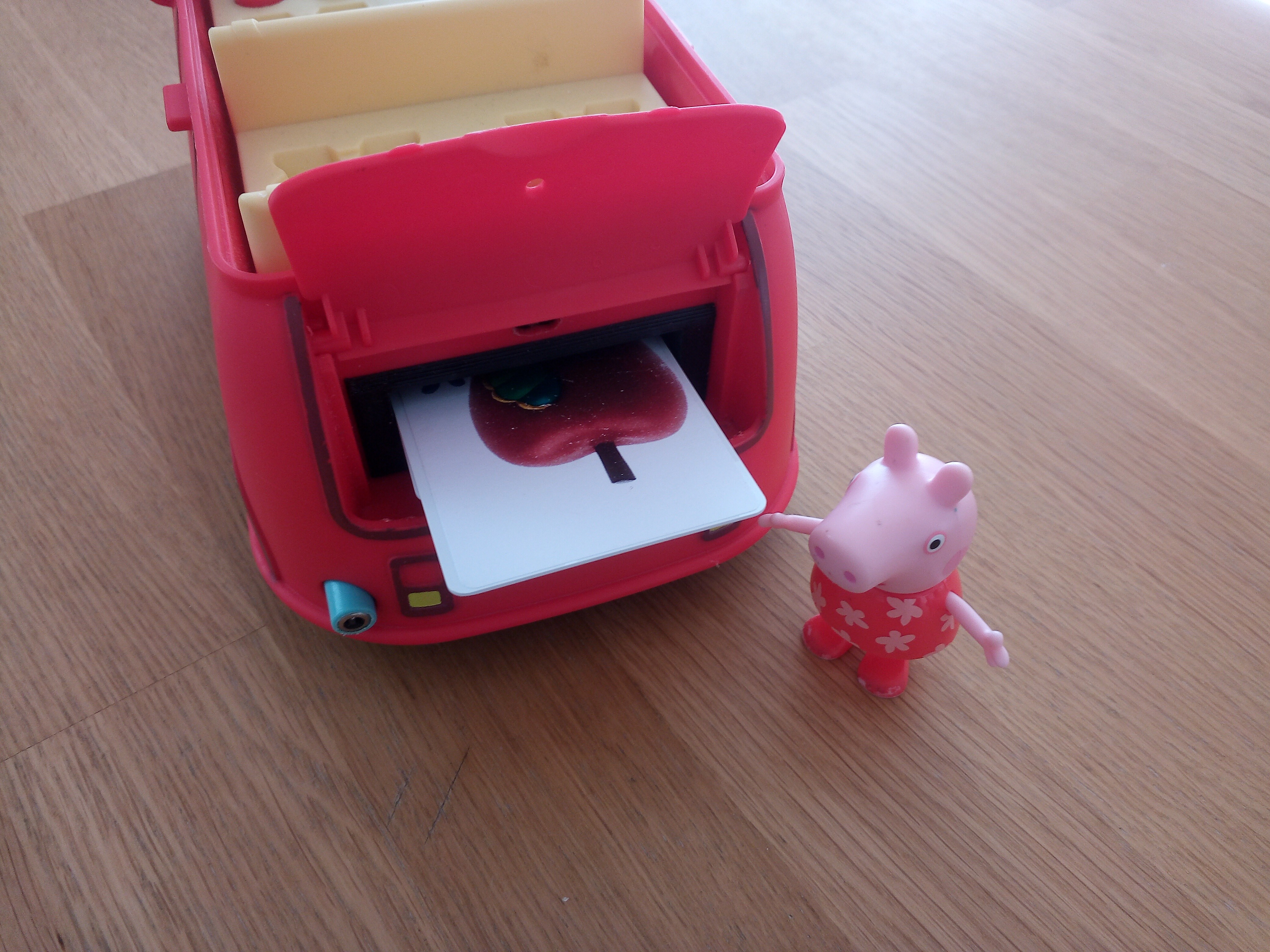

• RFID-Reader: Befindet sich auf einem maßgeschneiderten Halter direkt unter der Motorhaube. Die Karten werden einfach vorne auf die Haube gelegt/gehalten.

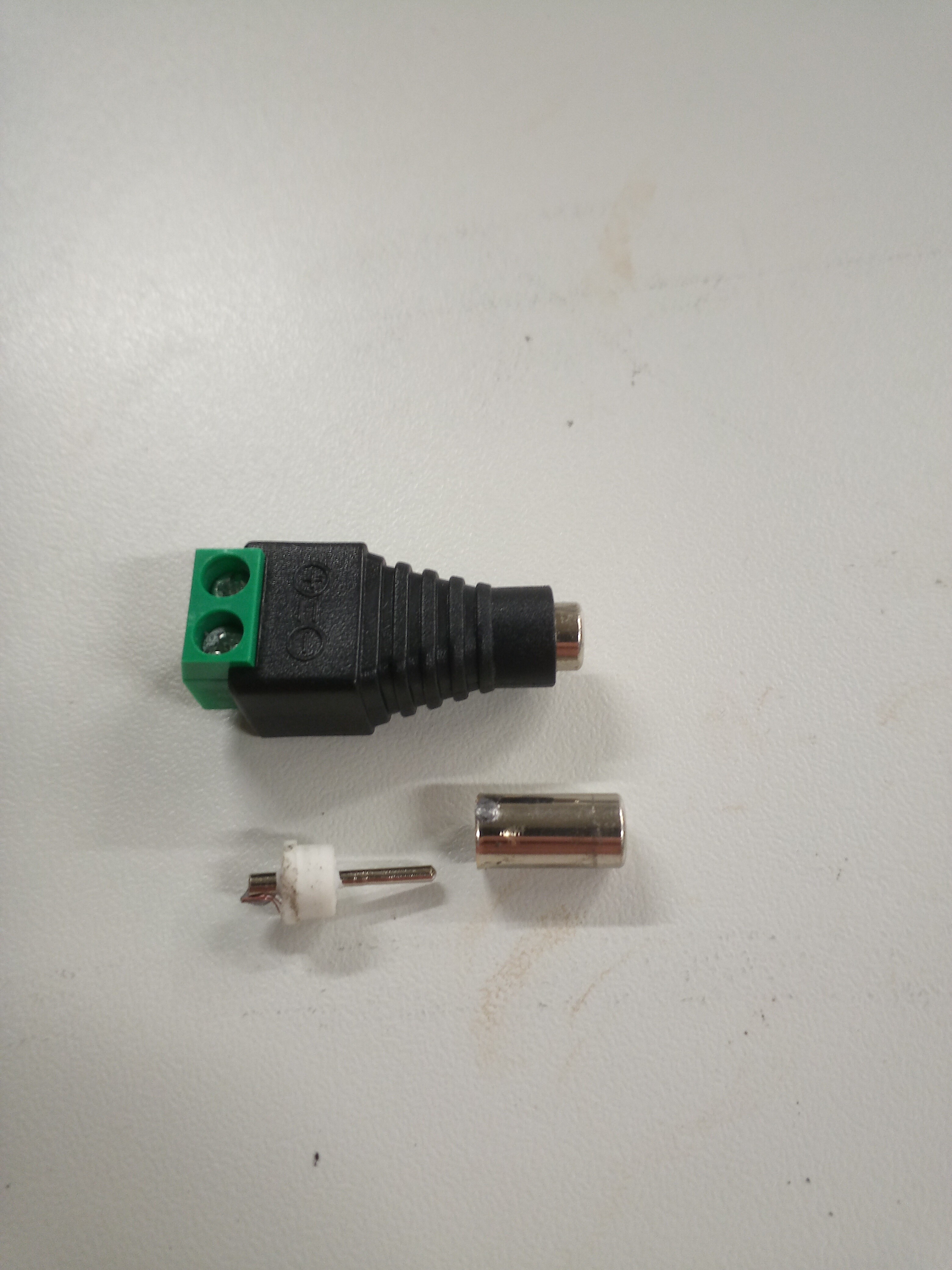

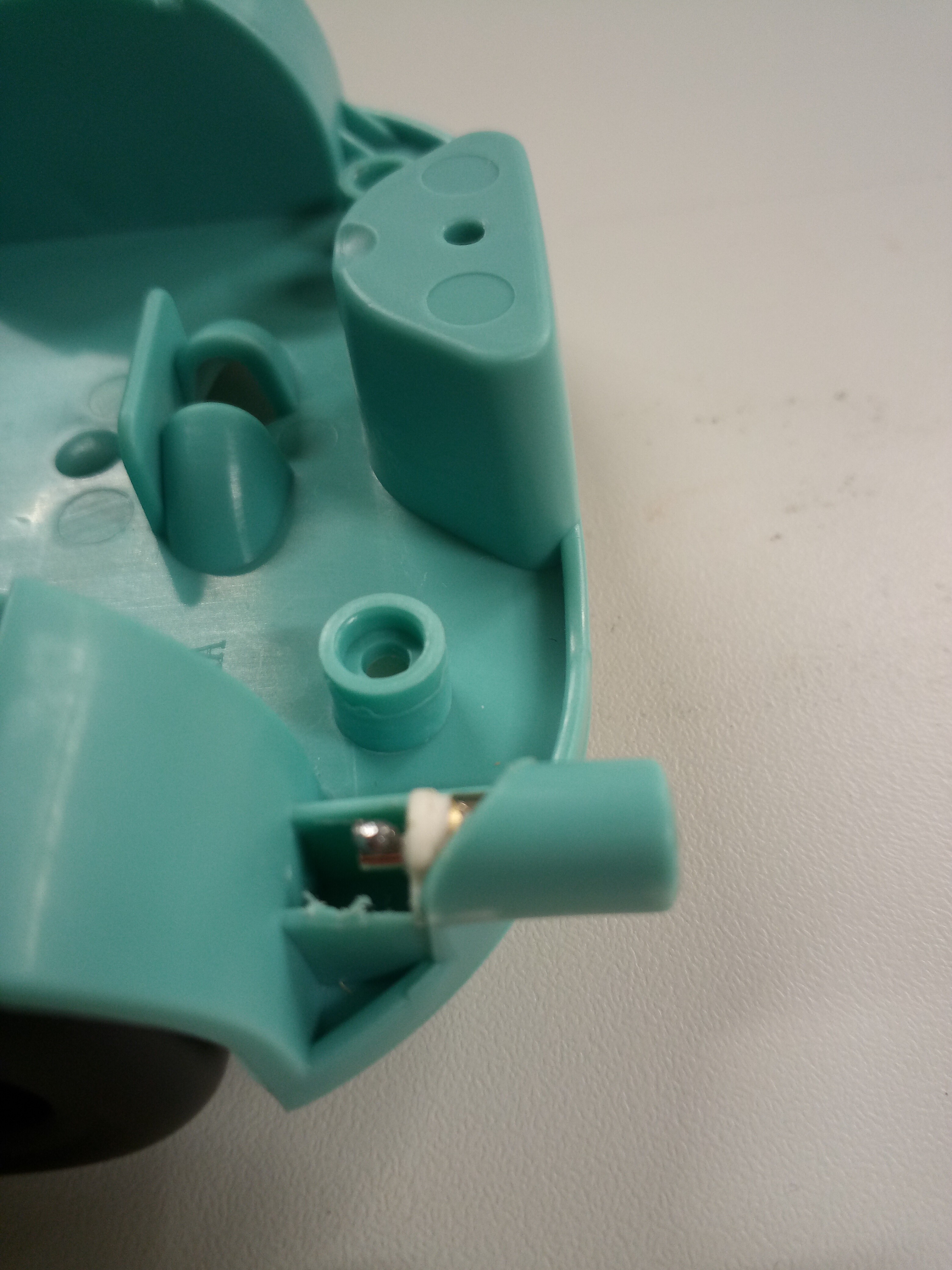

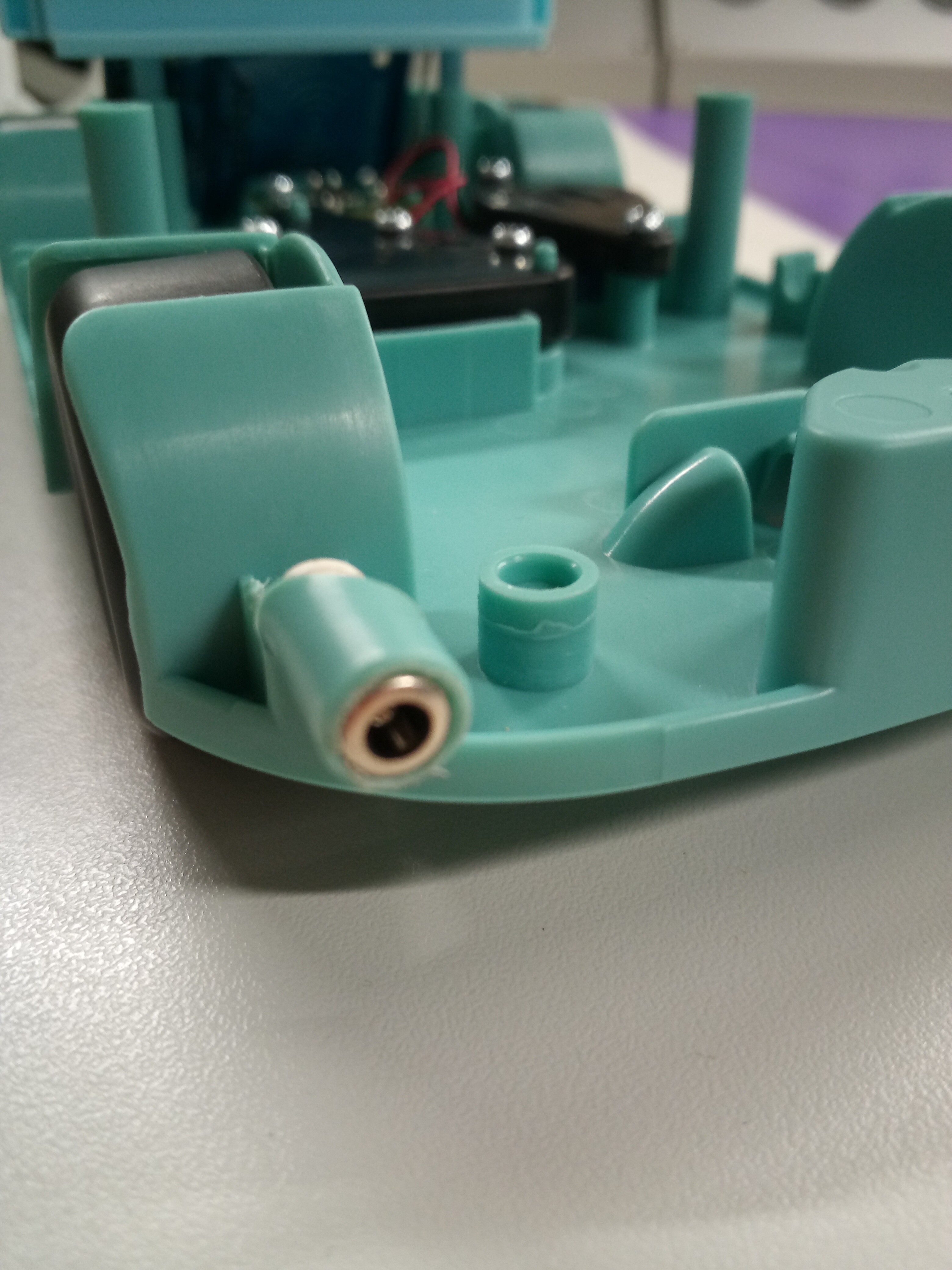

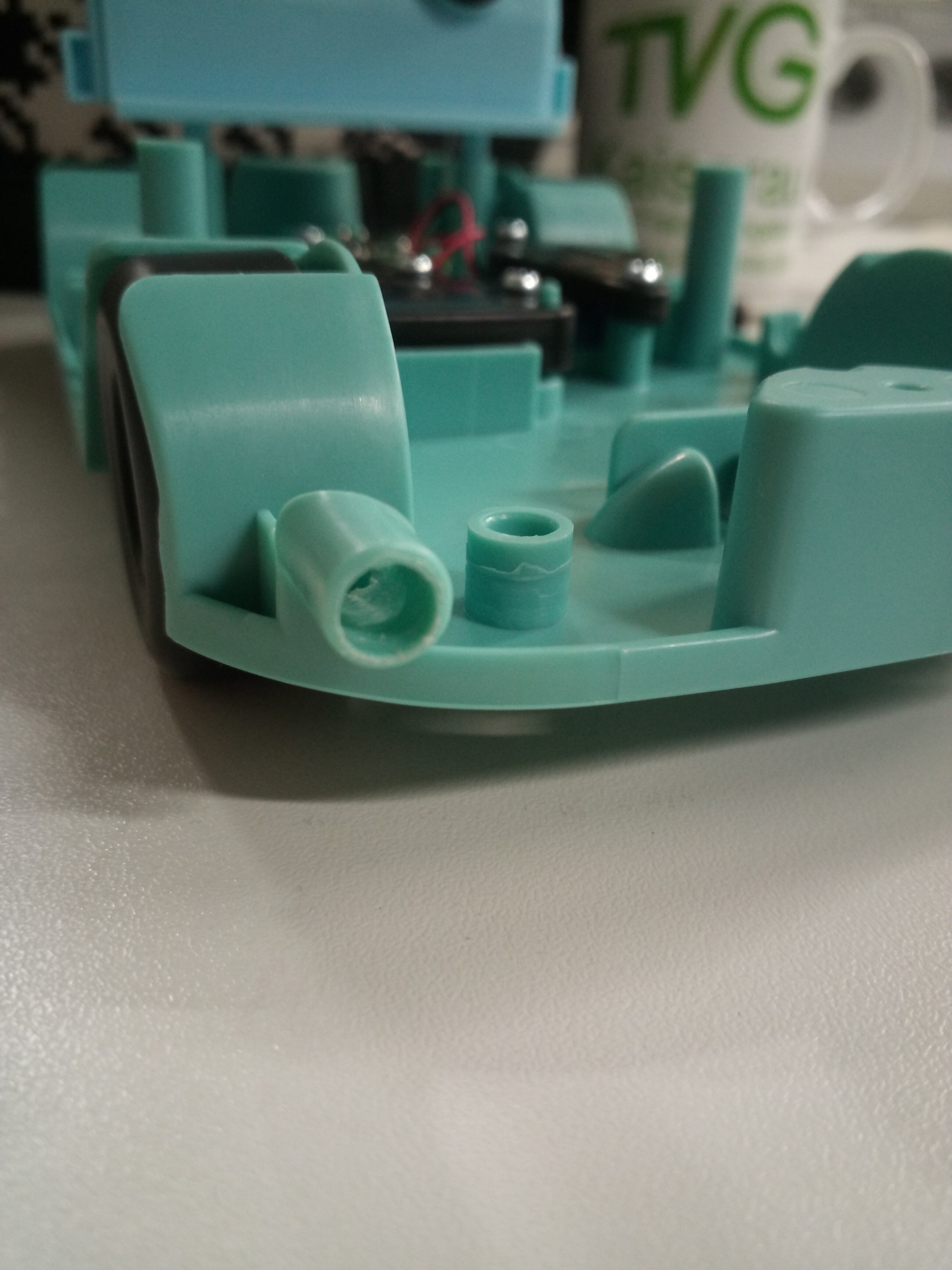

• Ladeanschluss: Der Auspuff wurde vorsichtig aufgebohrt, um dort den Strom-/Ladeanschluss diskret unterzubringen.

• Kofferraum & Unterseite:

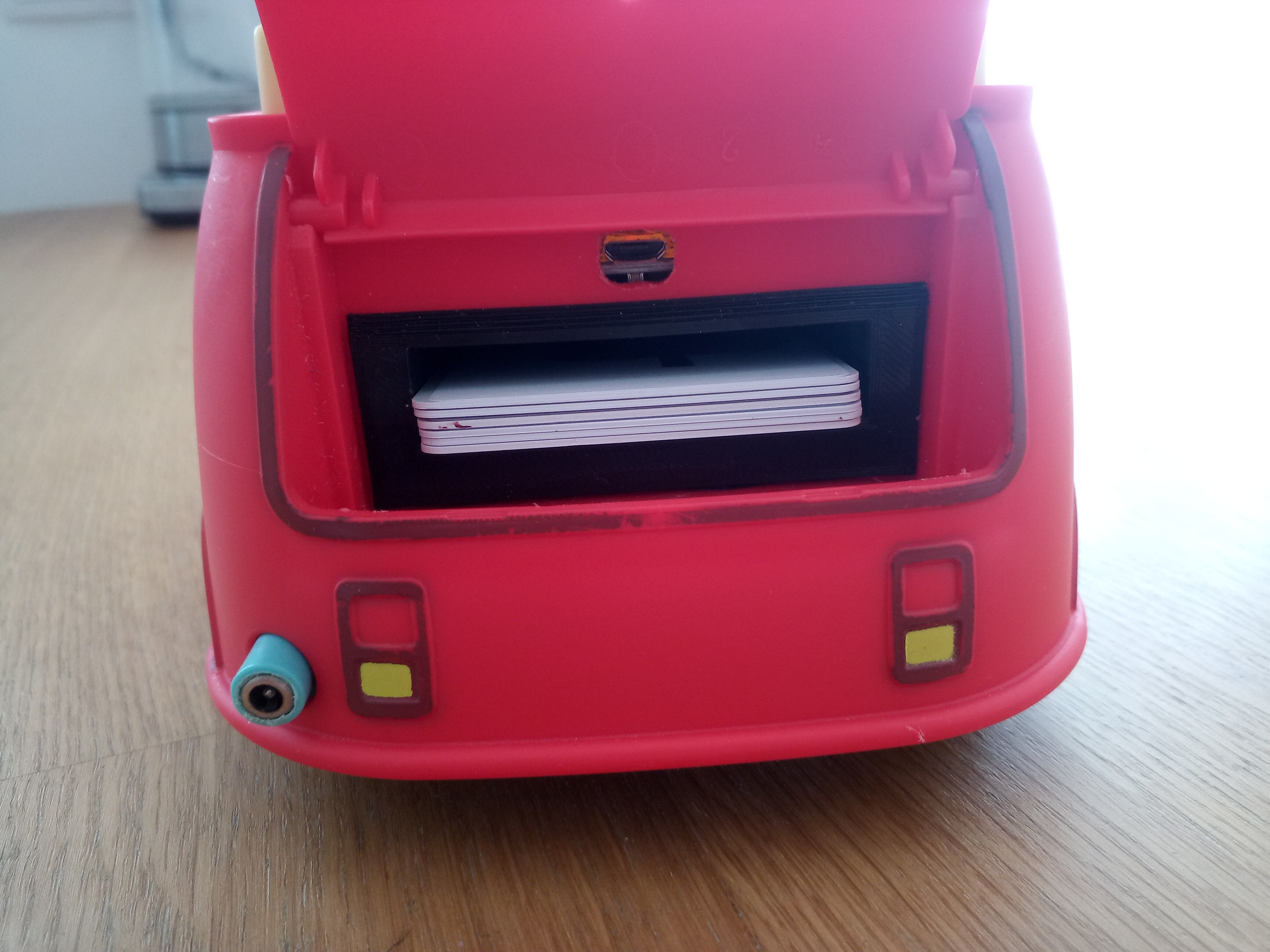

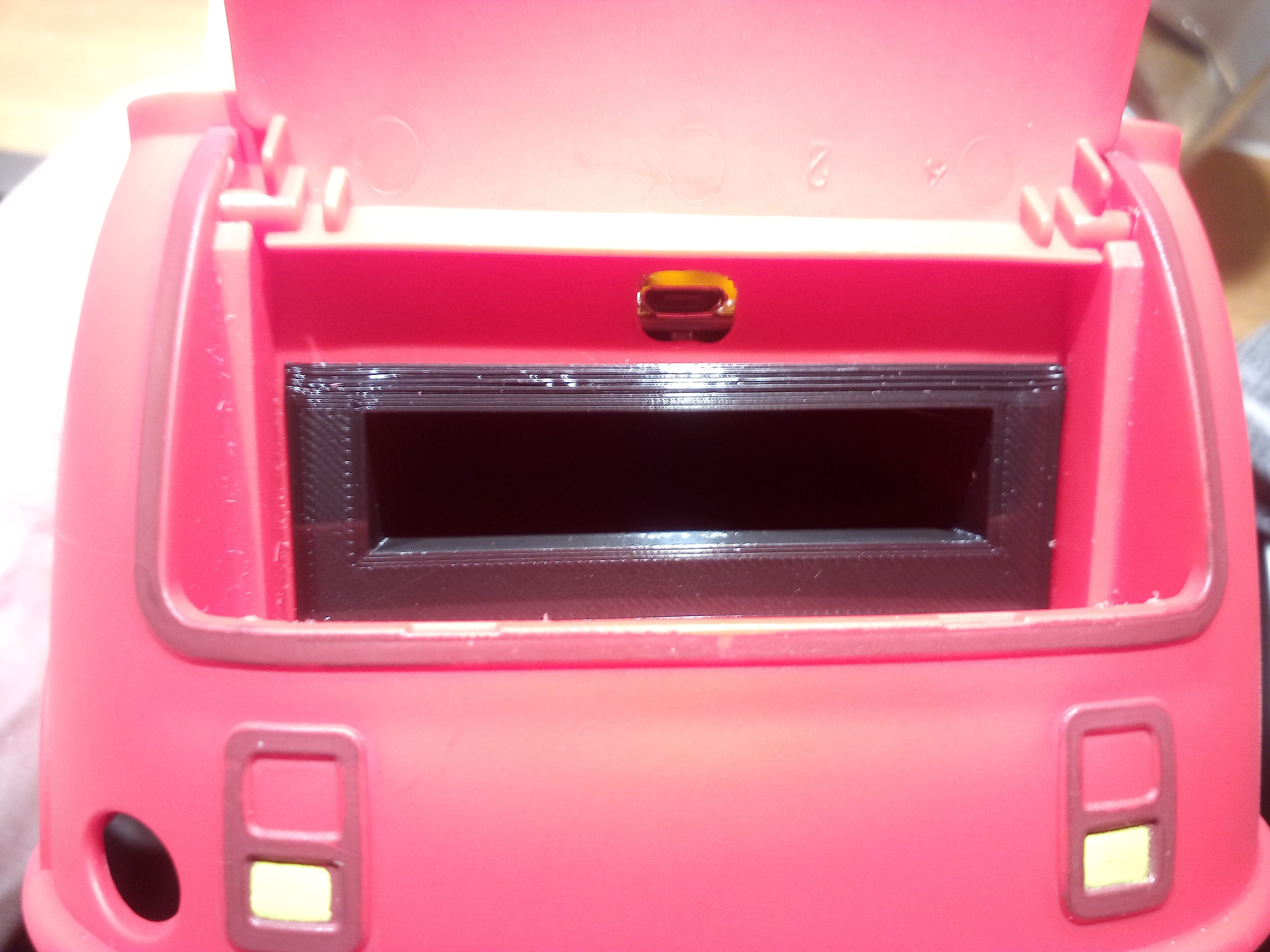

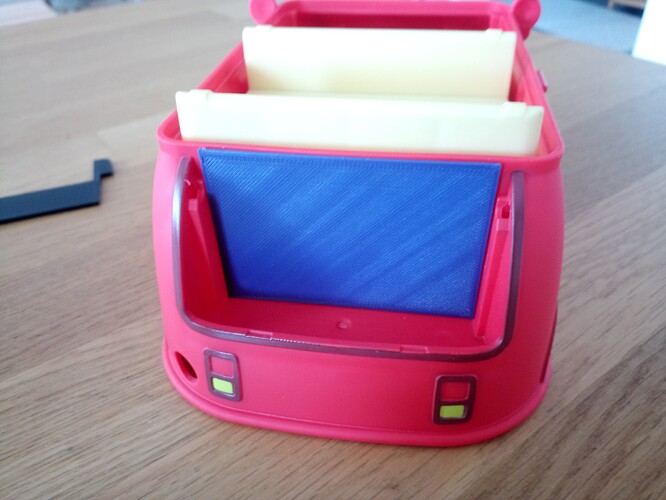

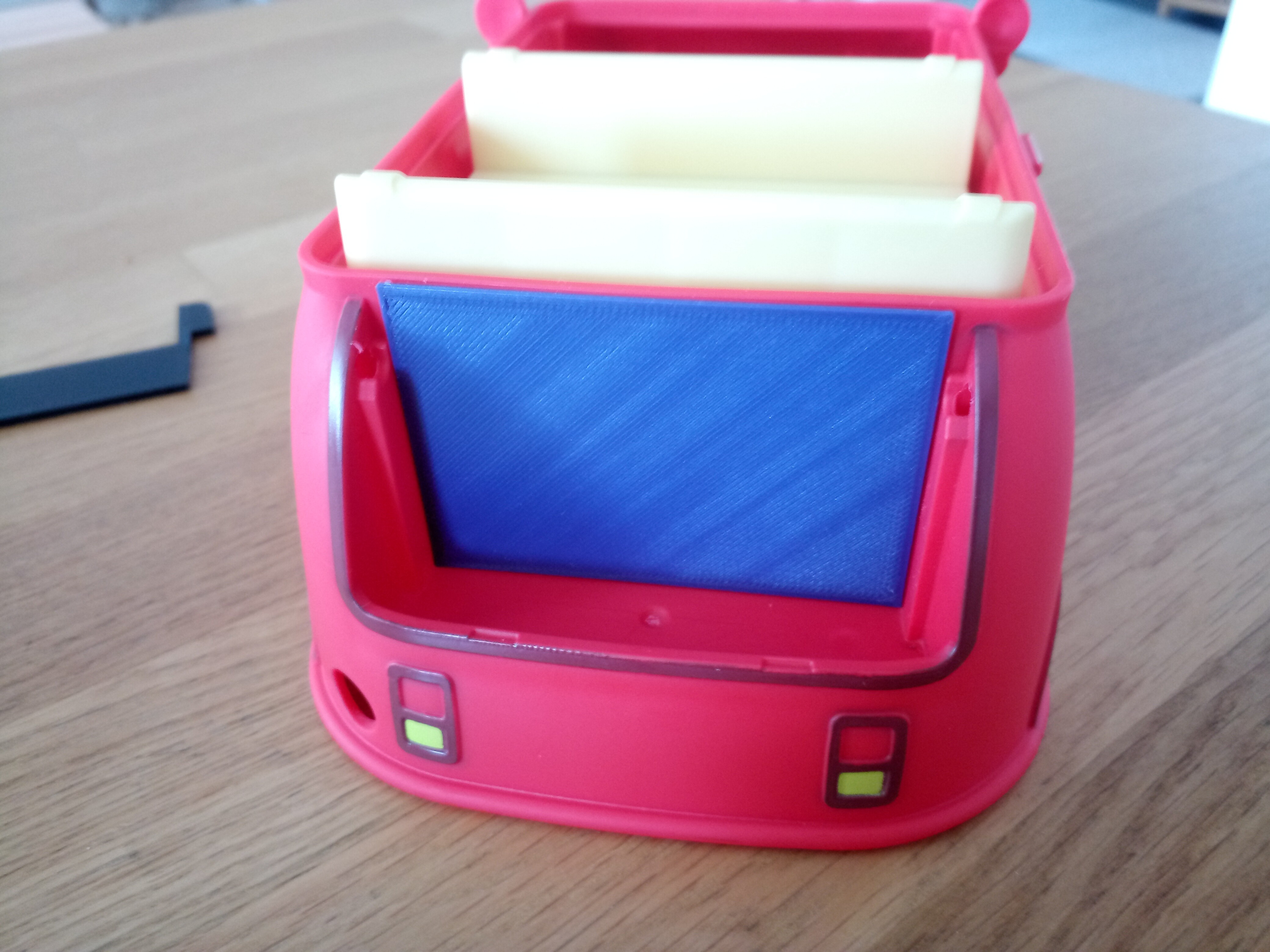

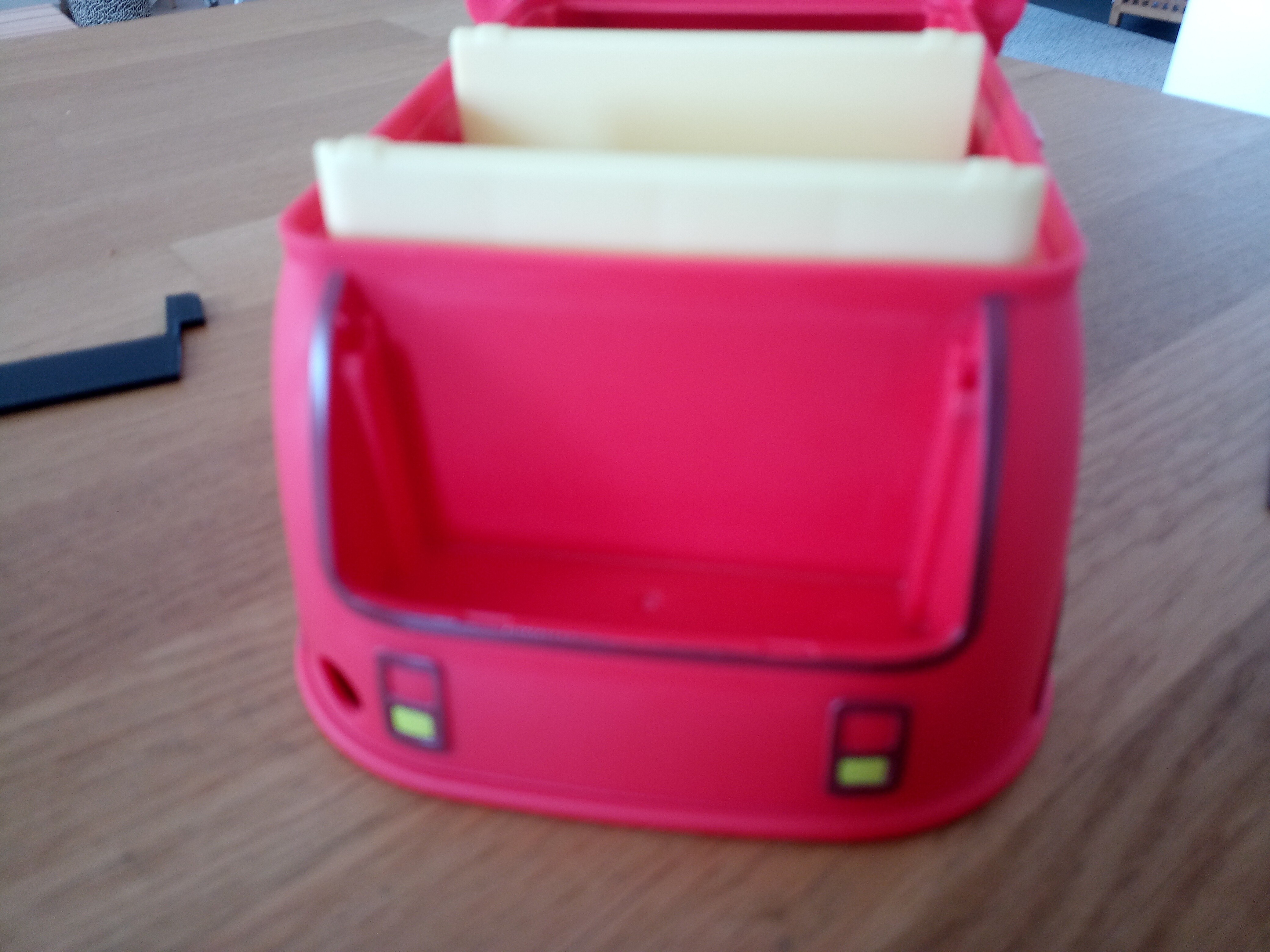

  • Im Kofferraum ist Platz zum Aufbewahren der Karten und Zugang zum USB-Anschluss des Arduinos für Updates.

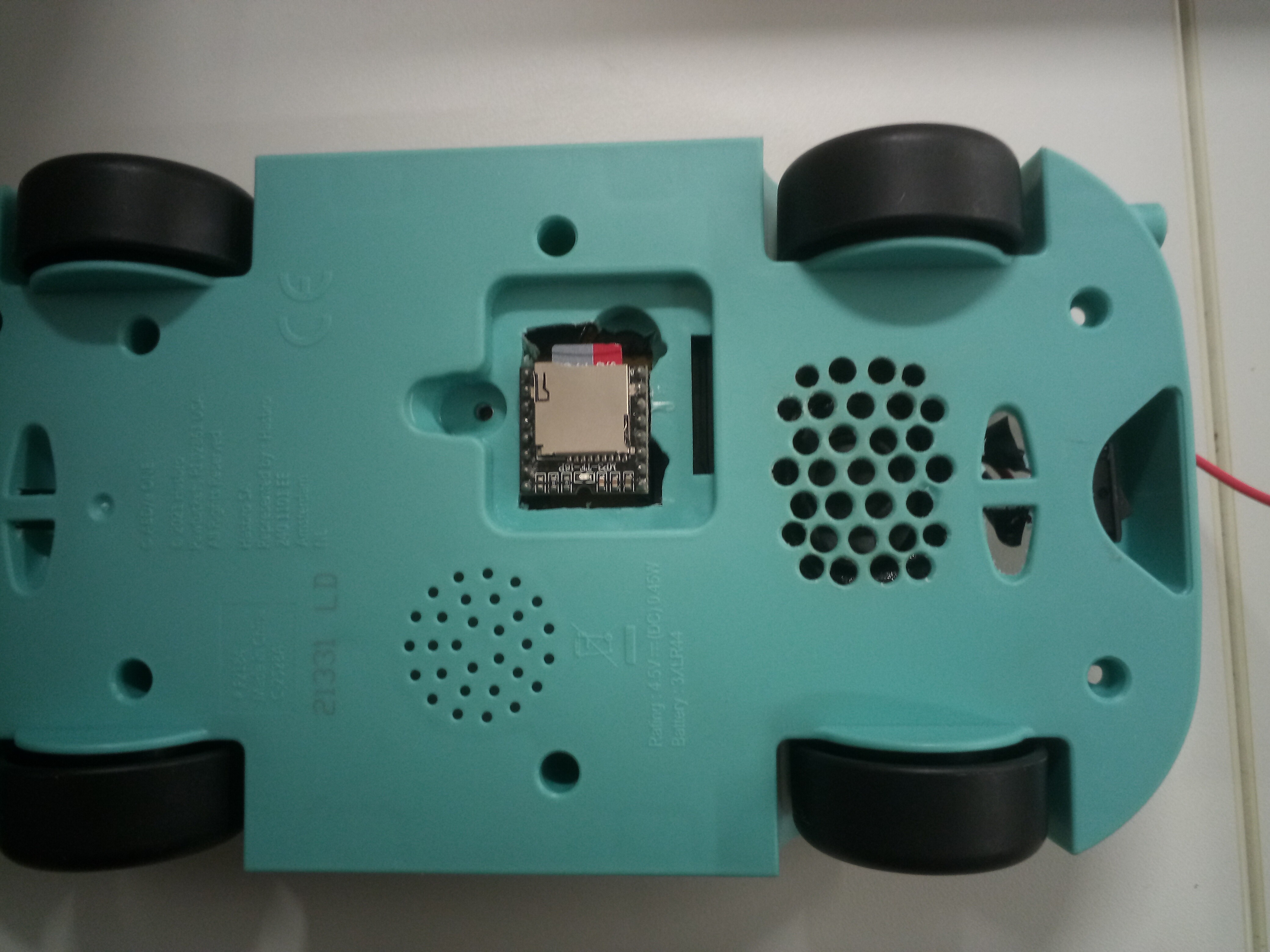

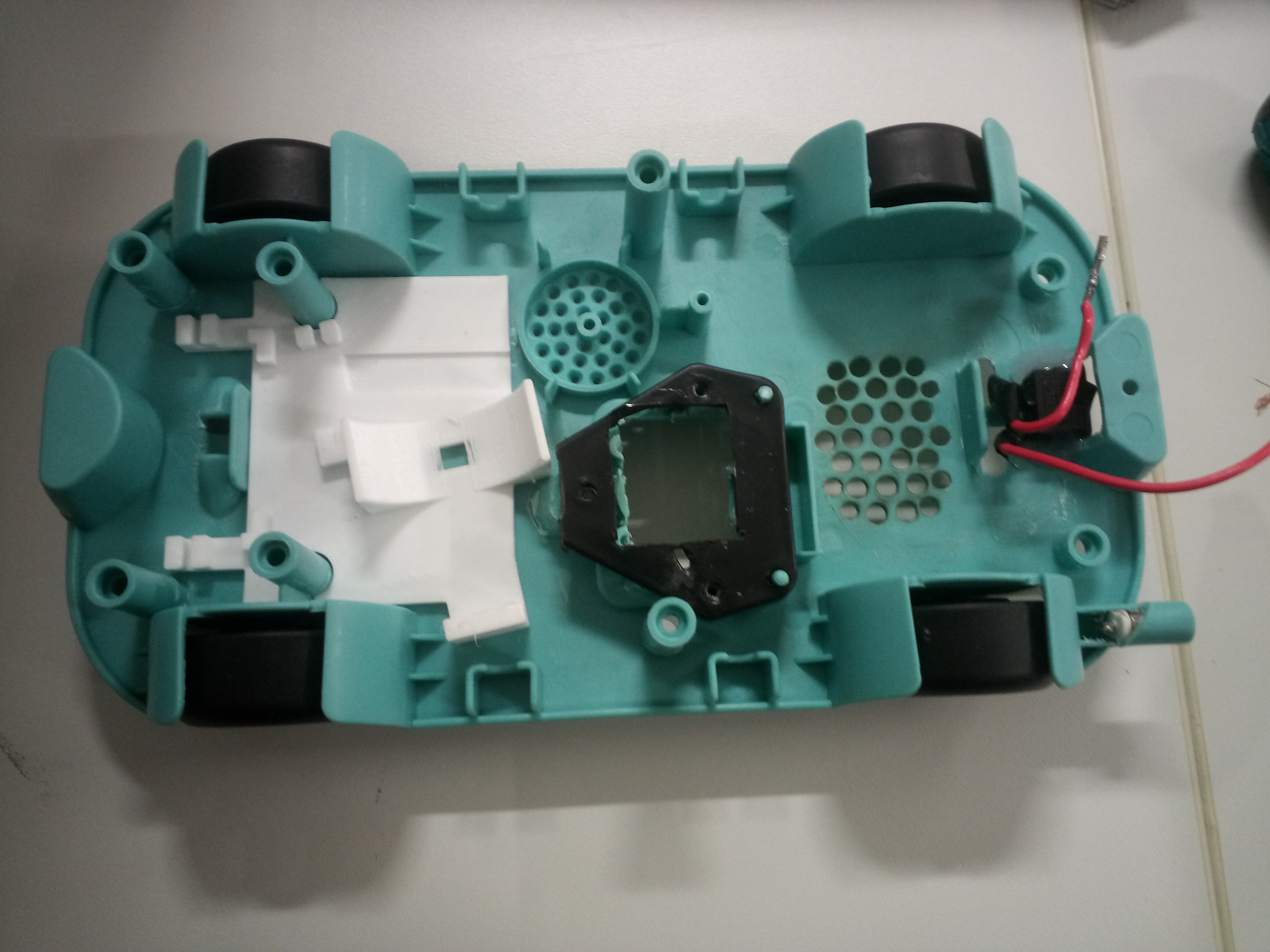

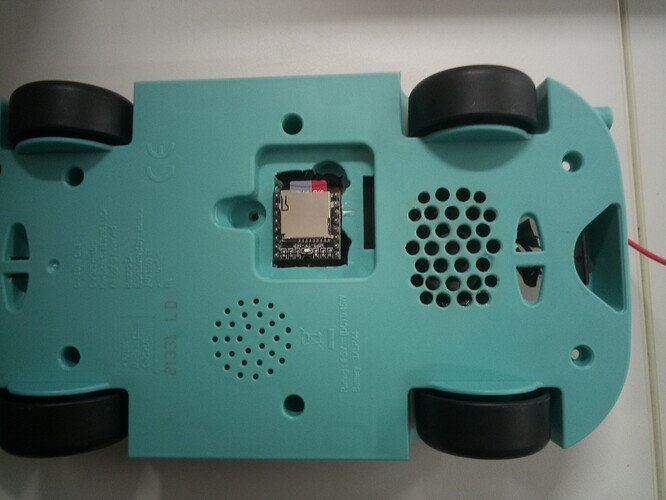

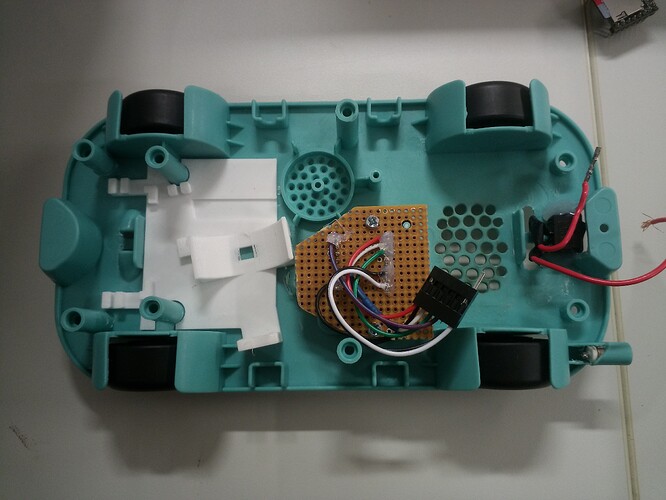

  • Am ehemaligen Batteriefach auf der Unterseite gelangt man jederzeit an die SD-Karte.

Konstruktion & Herausforderungen (CAD / Photogrammetrie)

Da es unter der Haube extrem eng zuging, war das Anpassen der Teile eine kleine Herausforderung:

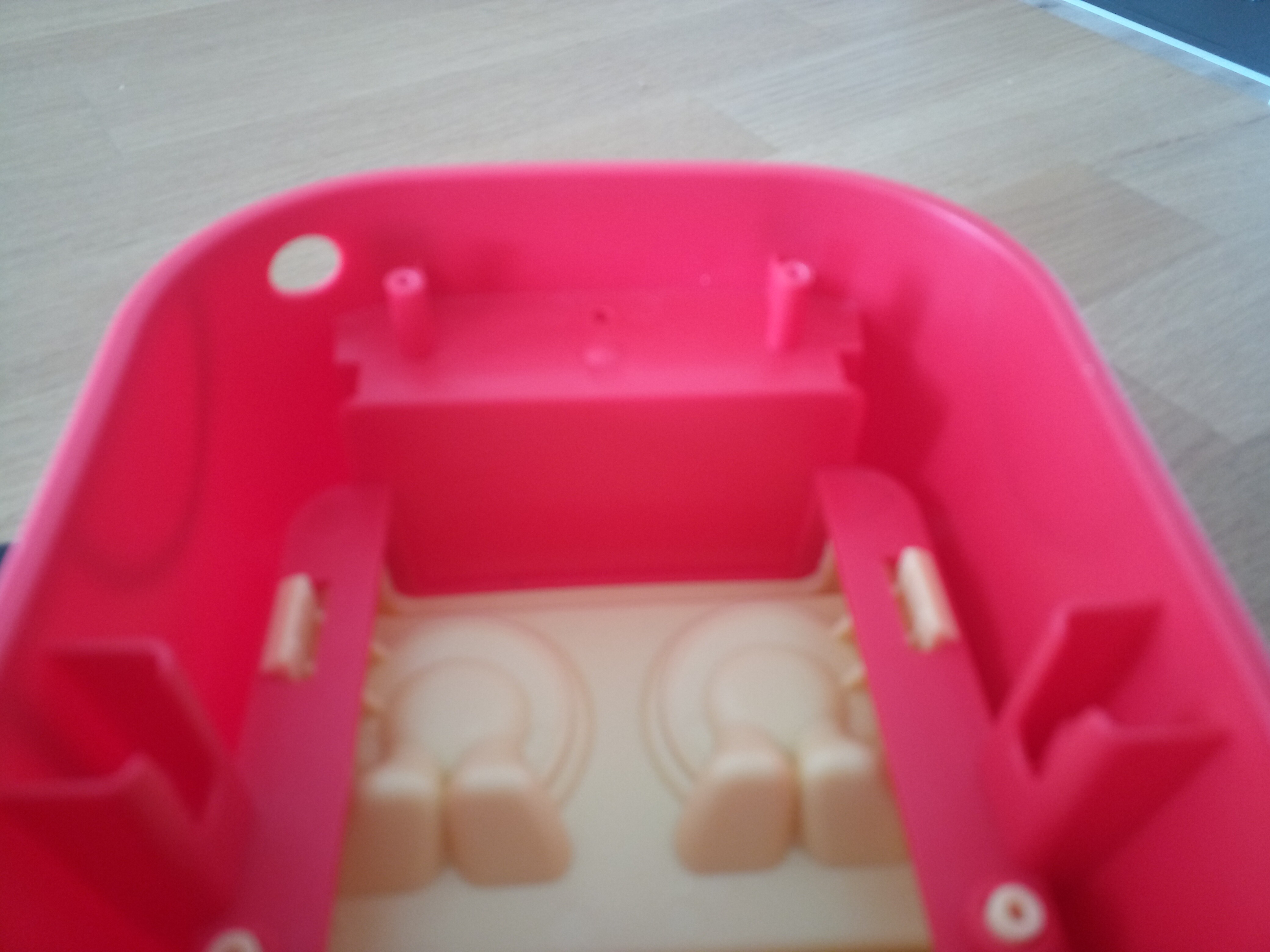

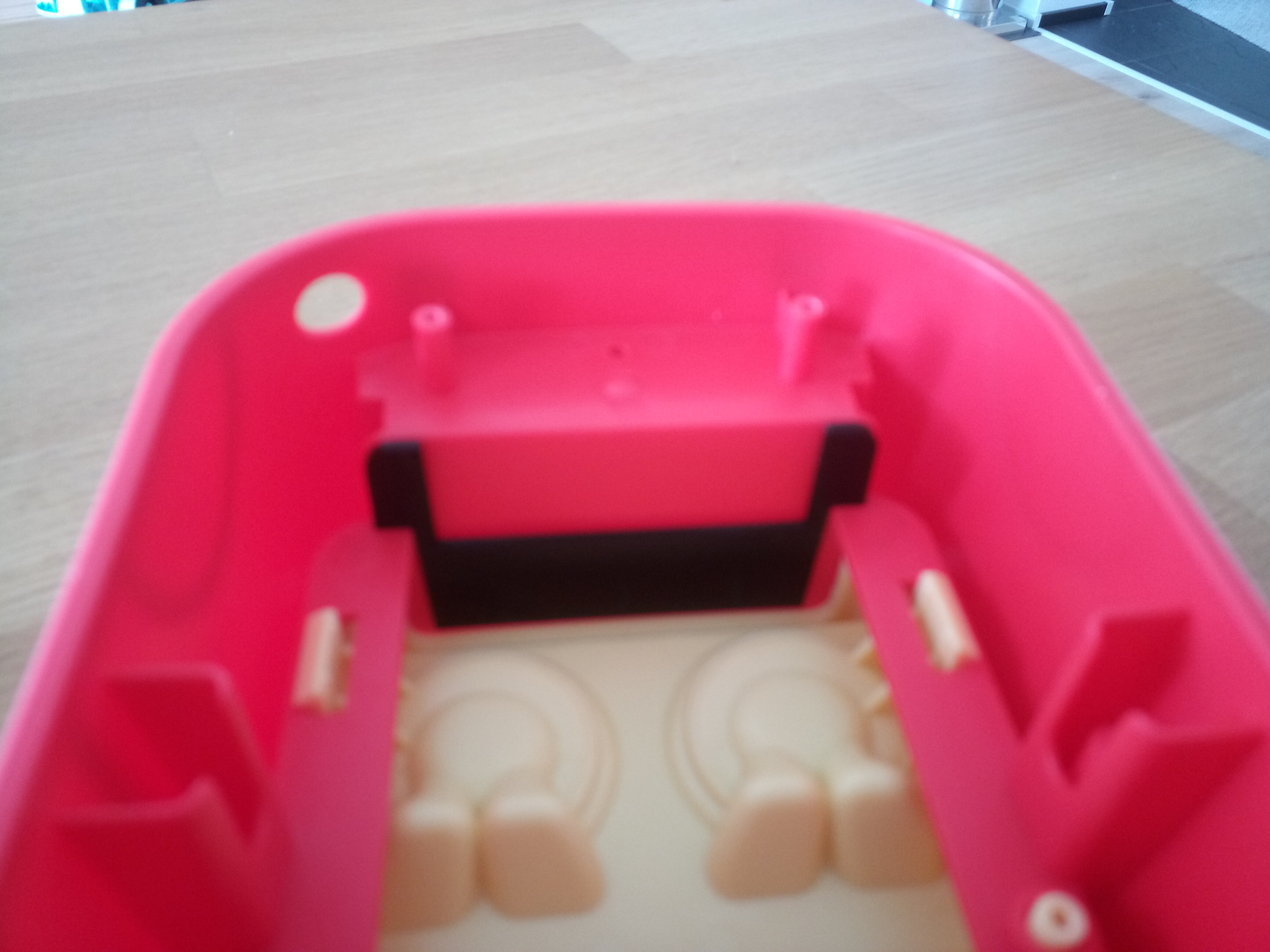

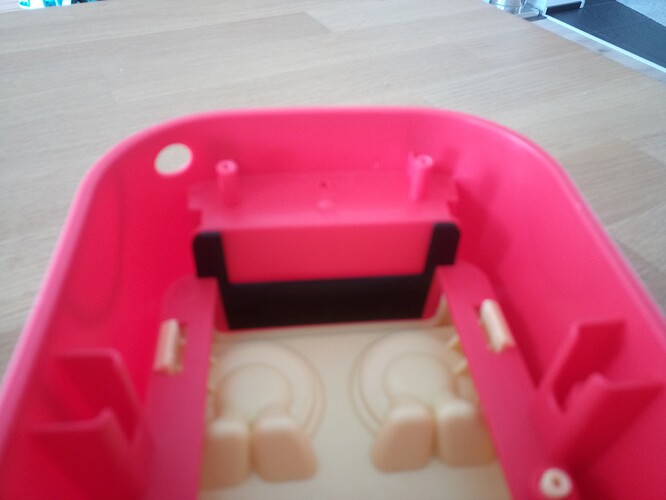

1. Kartenschacht: Vorab habe ich Schablonen und den Schacht im 3D-Drucker angefertigt, damit alles exakt fluchtet.

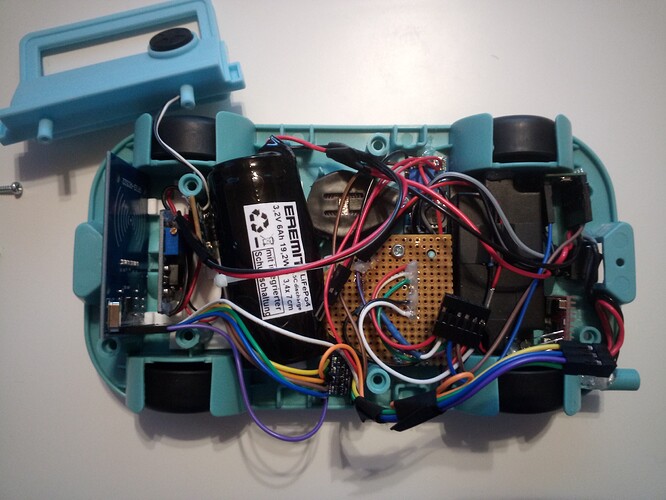

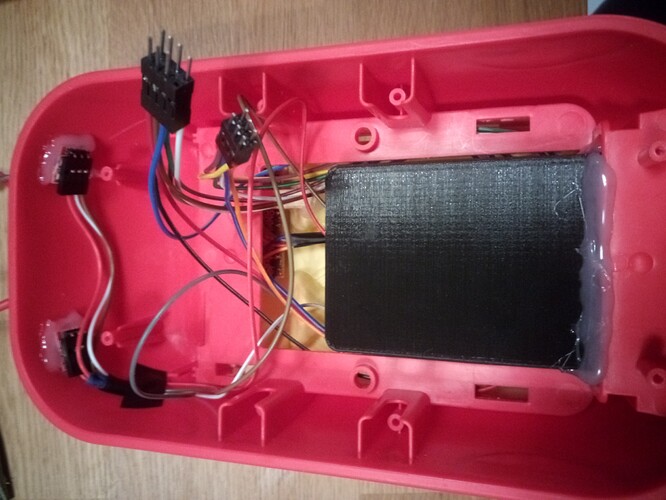

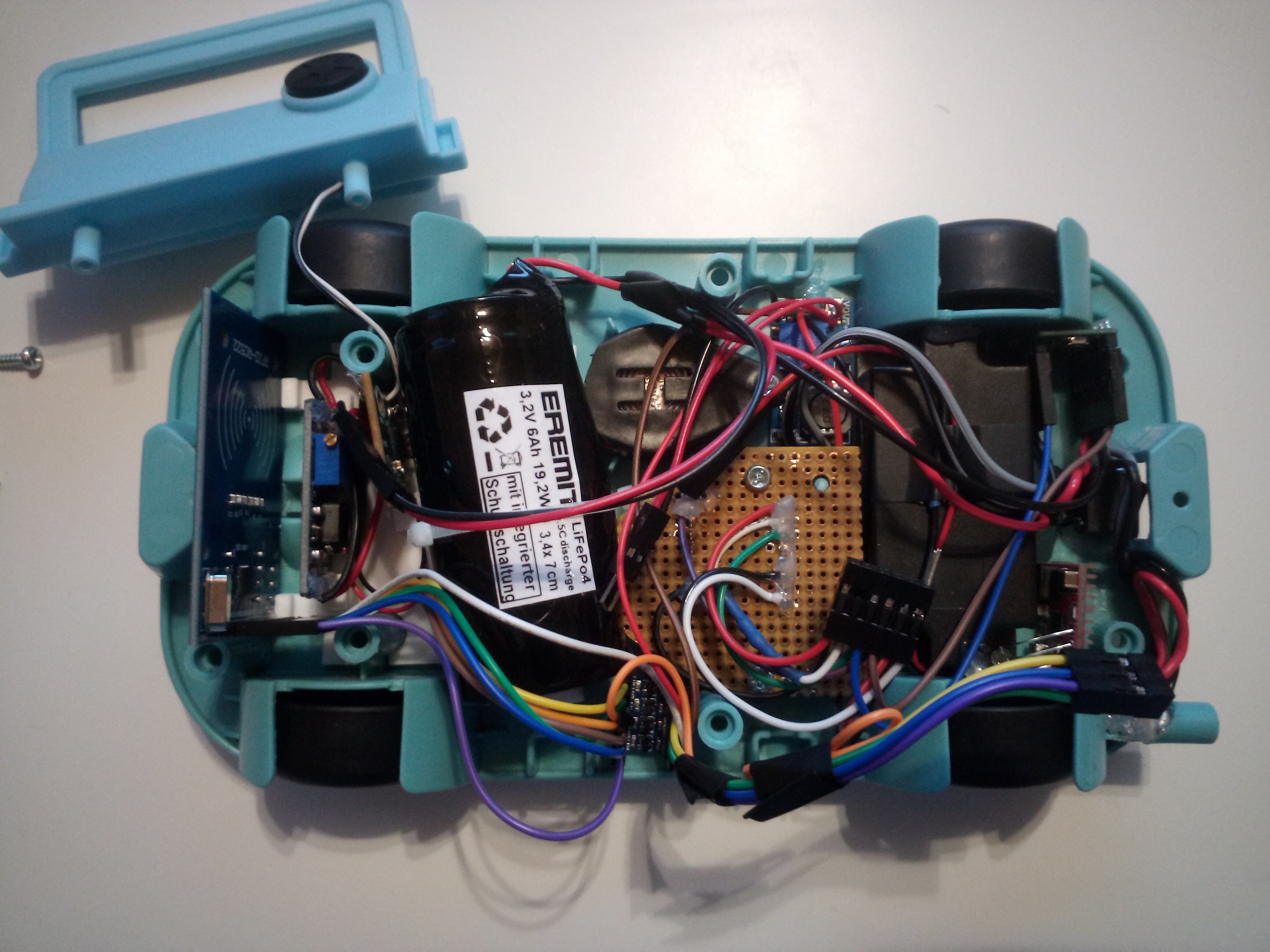

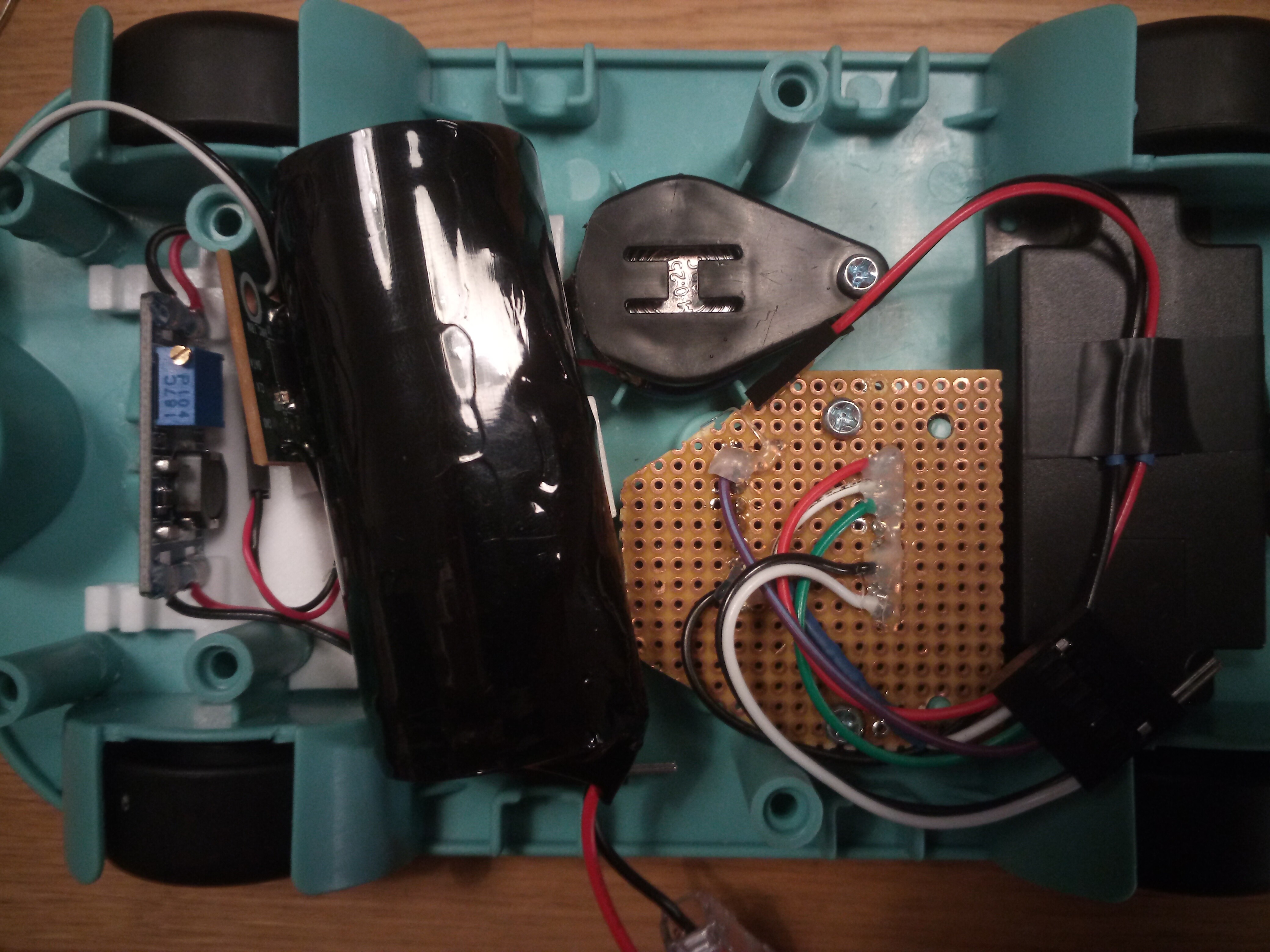

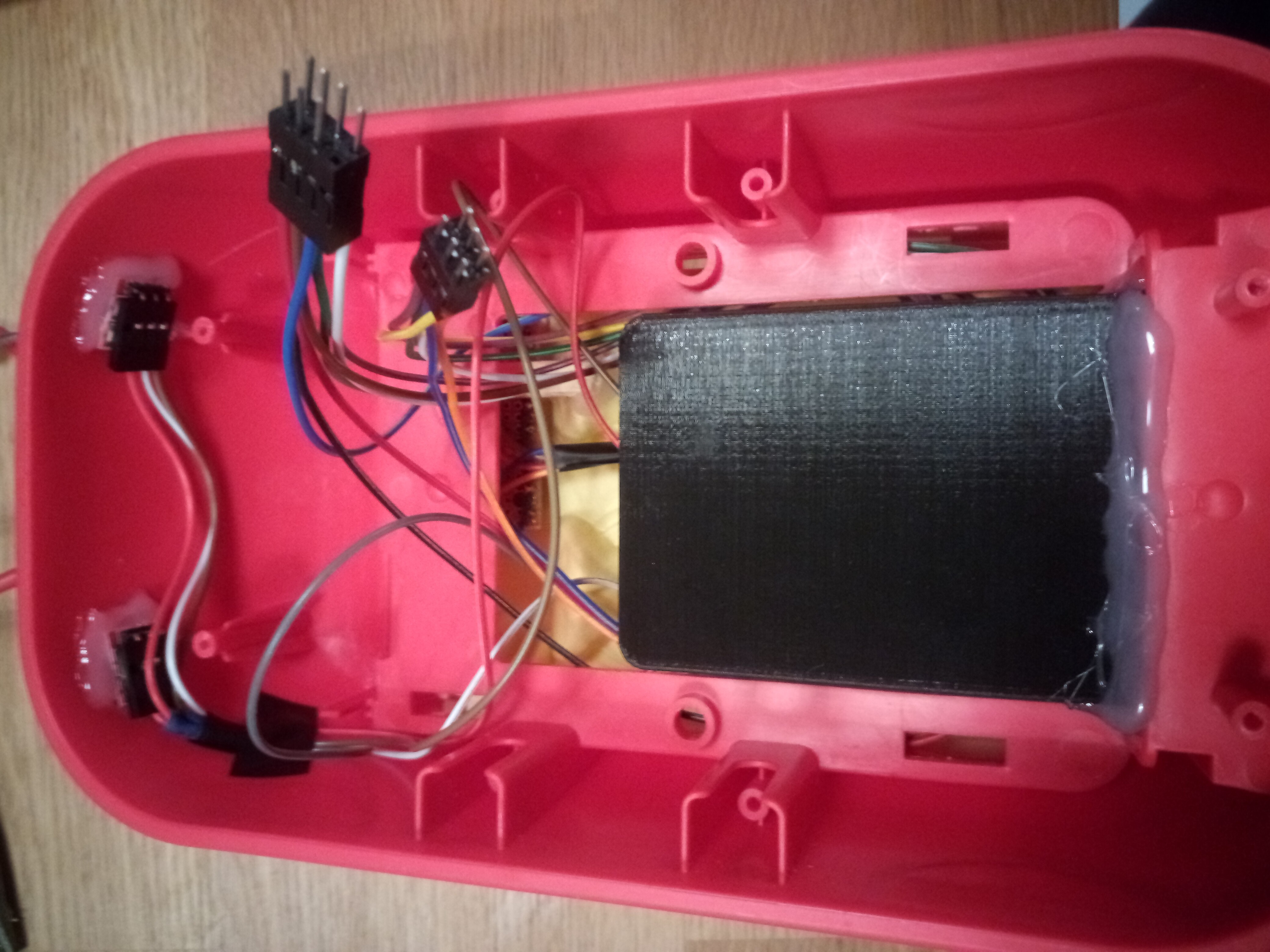

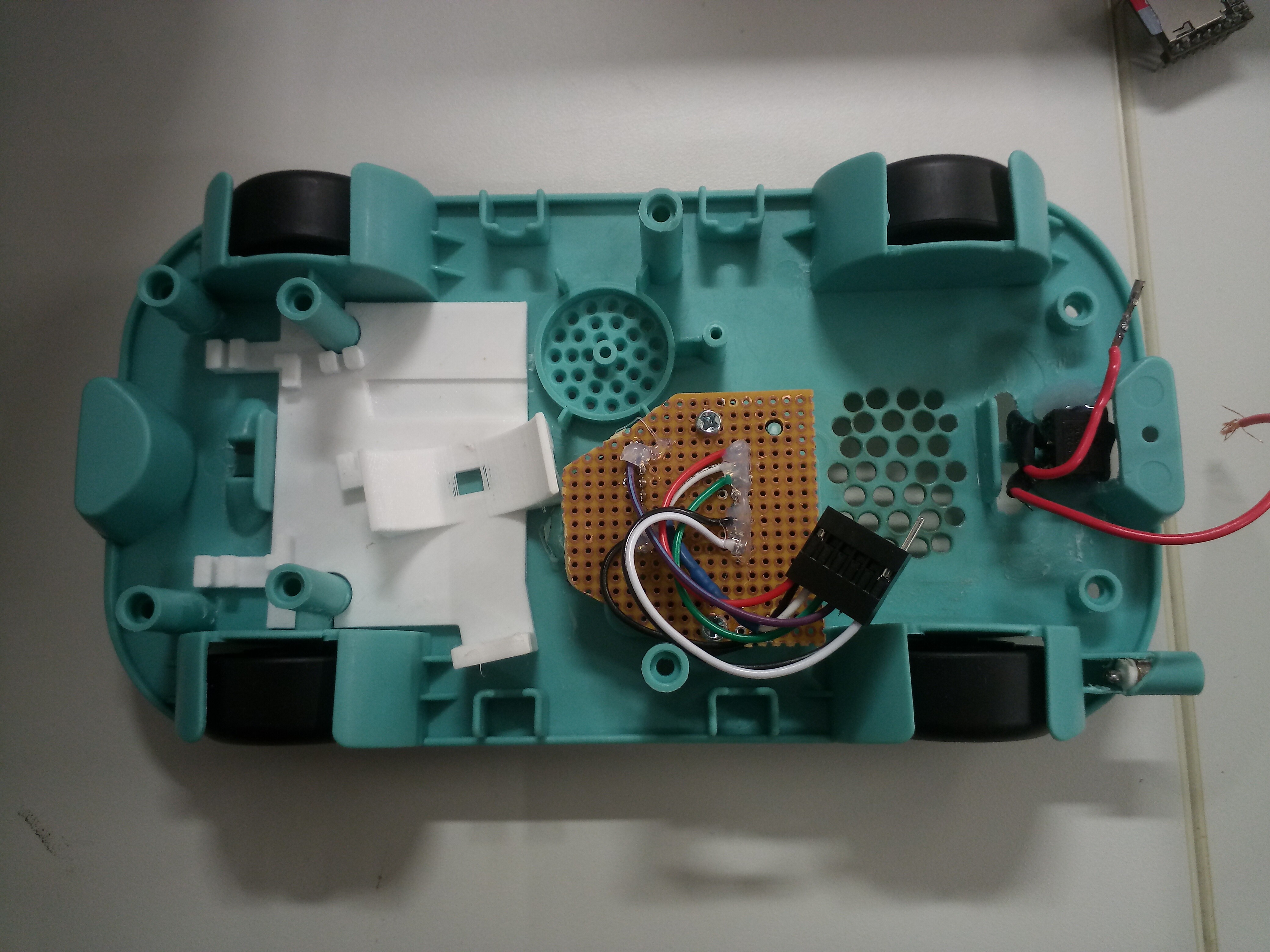

2. Innenraum-Halterung: Auf dem zentralen weißen 3D-Druck-Halter sitzen der RFID-Reader, die Originalplatine des Autos, ein Step-Down-Wandler (für die Originalfunktionen) sowie der Akku.

3. Photogrammetrie: Um den Akku und den Halter millimetergenau in den verwinkelten Innenraum einzupassen, habe ich den Bereich vorher per Photogrammetrie erfasst und das Bauteil passgenau in CAD konstruiert.

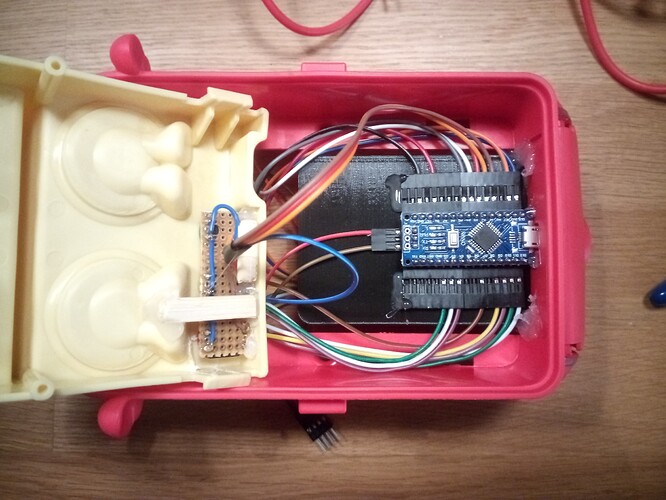

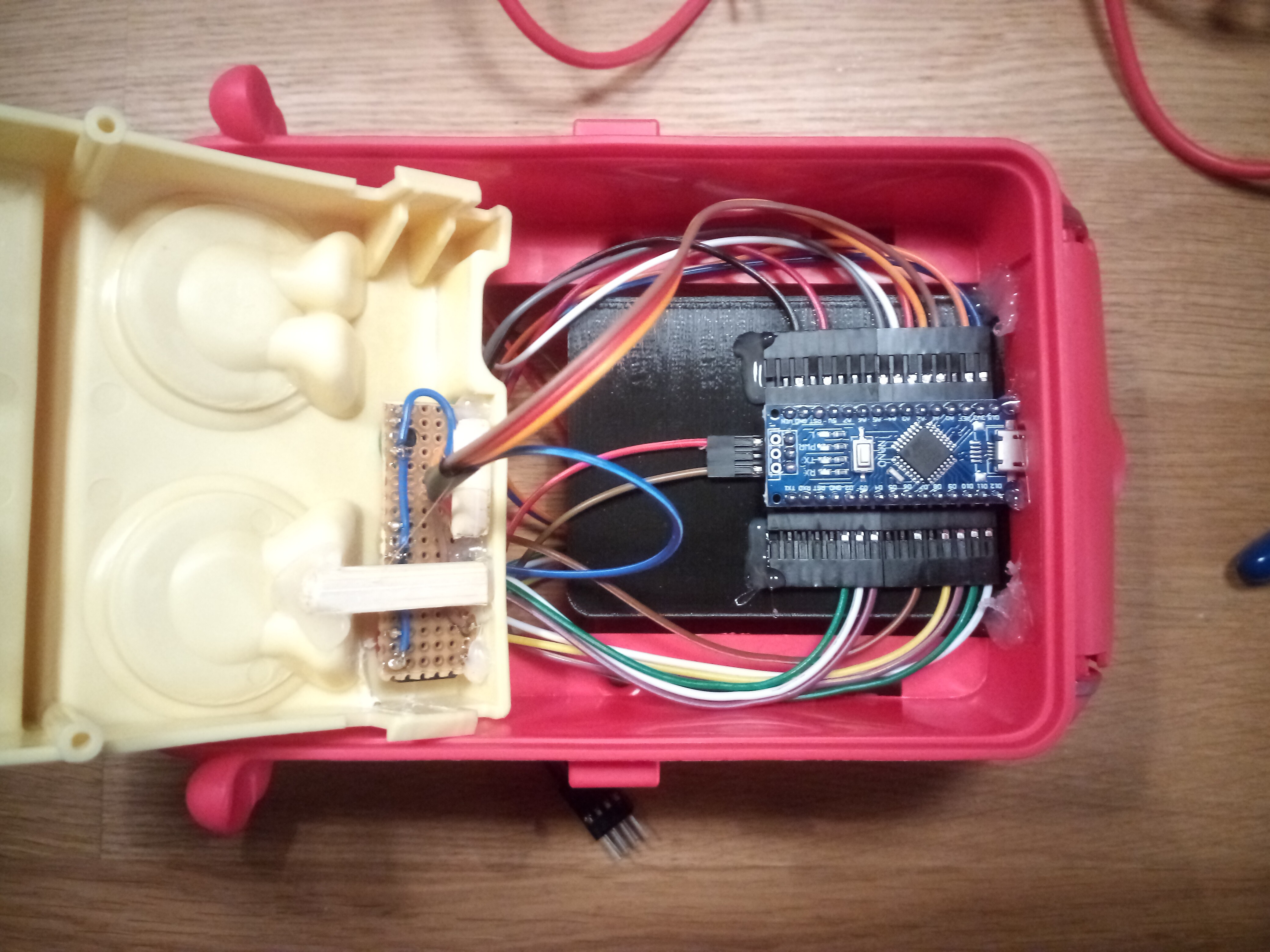

Der Arduino hat seinen Platz direkt über dem Schacht gefunden. Im Betrieb sieht man von oben die Status-LED.

Bilder vom Aufbau

Fazit

Das Projekt hat mir extrem viel Spaß gemacht – auch wenn es eine echte Fummelei war, die gesamte Technik unter die Haube zu bekommen. Nach über zwei Jahren Dauertest im Kinderzimmer kann ich sagen: Es hat sich definitiv gelohnt! Die Musikbox wird nach wie vor genauso gerne bespielt wie behört.

Fragen, Lob oder Kritik sind herzlich willkommen!

[Dodo57]

Ach die gefällt mir

Soviel ich weiss hat mein kleinster Enkel dies Fahrzeug auch !

Der Umbau könnte ein nächste Projekt werden

Gruss Opa Dodo

[NoBl]

Ein ambitioniertes Projekt, das perfekt umgesetzt wurde.
Die Erhaltung der Originalfunktion und die Einpassung der Komponenten in den Bauraum ist worklich beeindruckend gelöst und umgesetzt.
2 Jahre störungsfreier Betrieb bestätigen, dass der Umbau äußerst robust ist (besser als manches Serienteil).

Da ich gerade selbst mit 3D-Konstruktionen beginne und mich in die CAD-Software einarbeite, hat mir Dein Hinweis auf Photogrammetrie einen (mir) völlig neuen Bereich aufgezeigt.
Nach zwar nur kurzer Recherche dazu, eröffnen sich sehr interessante Möglichkeiten der Vermessung realer Umgebungen. (Ich befürchte jedoch, dass die Leistung meines PCs dafür nicht ausreicht).
Für erste Versuche wären „meshroom“ und „meshmixer“ aktuell meine Favoriten.
Womit hast Du gearbeitet ?

Vielen Dank für die ausführliche Vorstellung des Projektes und auch ganz besonders nochmal für den Hinweis auf Photogrammetrie

[Thomas-Lehnert]

Sehr schön. Manche Sachen hast du ja wirklich klever gelöst, wie die Ladebuchse und den Kofferraum als Staufach. Gefällt mir sehr gut und dass es den Kindern immernoch Spaß macht spricht für sich.

[Hazel]

Ganz genau weiß ich es leider nicht mehr, da ich mehrere mal getestet hatte. Ich glaube ich habe es am Ende mit 3DF Zephyr gemacht.
Unter folgdendem Link habe ich die stl mal hochgeladen für alle die es interessiert:

Peppamobil mesh by reedceed

[NoBl]

Danke für die Info
