Kopfhörerbuchsenplatine - Kopfhörerton kommt nur auf einer Seite

Hardware
1

Leider gibt es ja nicht mehr die fertige Platine. Nun habe ich es selbst versucht.

Funktioniert leider nur fast. Schaltet den Lautsprecher ab, wenn Kopfhörer eingesteckt.

Das Problem es kommt nur auf einer Seite der Kopfhörerseite links Ton an.

https://de.aliexpress.com/item/1005003670708624.html?spm=a2g0o.order_list.order_list_main.4.1ab05c5fBjOAWK&gatewayAdapt=glo2deu

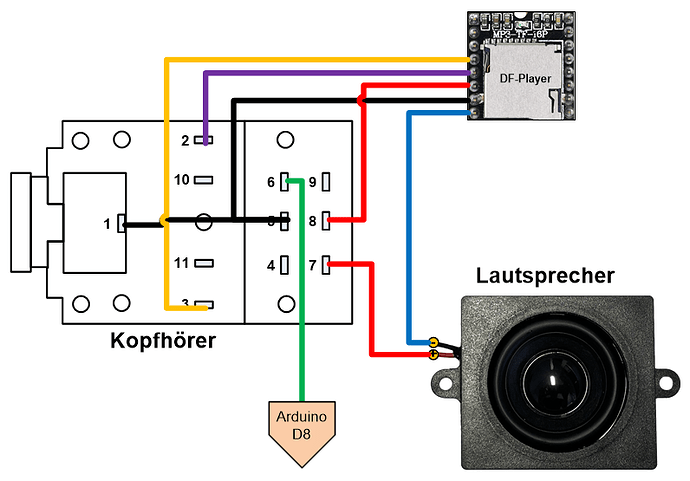

Diese Buchse wurde in einem anderen Betrag empfohlen.

3cfc9eab07892c9904a5d0f49f6c8d9652c13316_2_690x481
3cfc9eab07892c9904a5d0f49f6c8d9652c13316_2_690x481690×481 49.2 KB

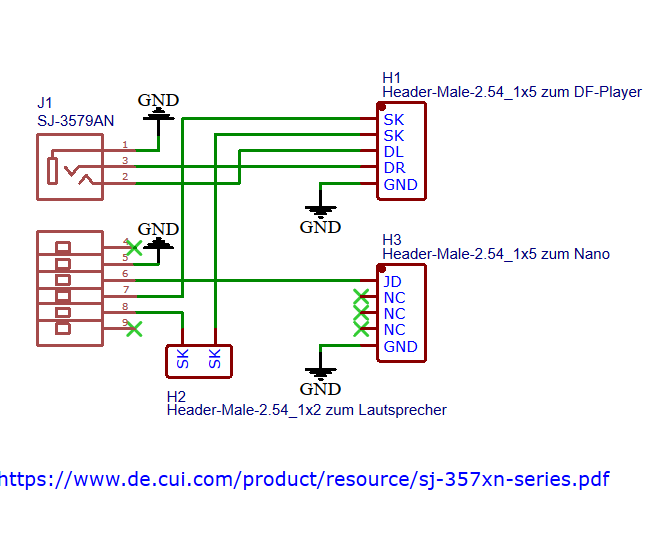

Nach diesem obigen Plan habe ich mich gerichtet. Da ich es wie die Originalplatine haben wollte, habe ich auch den originalen Schaltplan von LKP genommen.

Kopfhöreranschlusskl
Kopfhöreranschlusskl657×535 16 KB

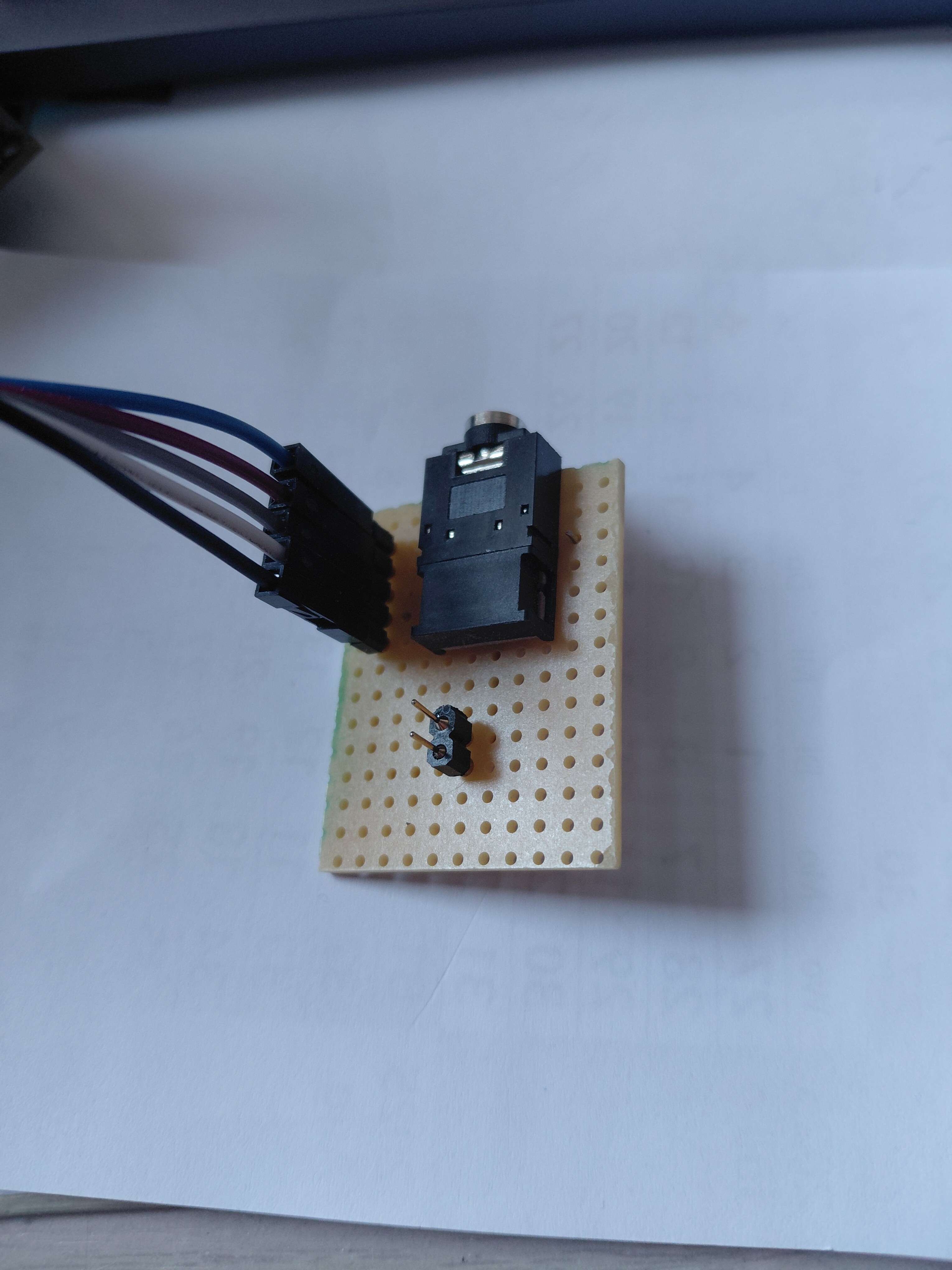

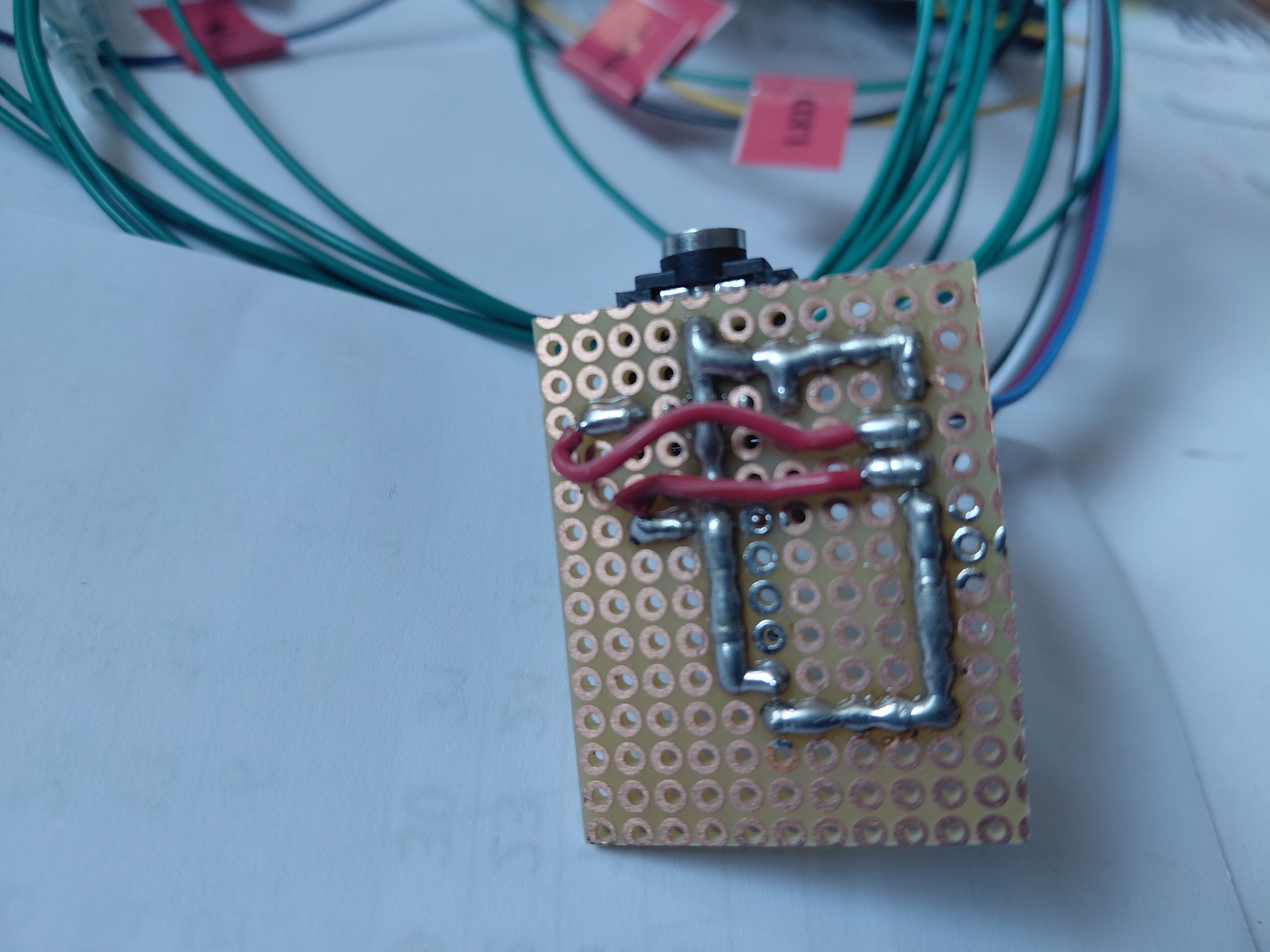

Und so sieht meine Platine selbst gelötet aus.

20250923_121023
20250923_1210234080×3060 1.45 MB

20250923_123835
20250923_1238353060×4080 1.33 MB

Ich hoffe es kann mir jemand helfen.

2

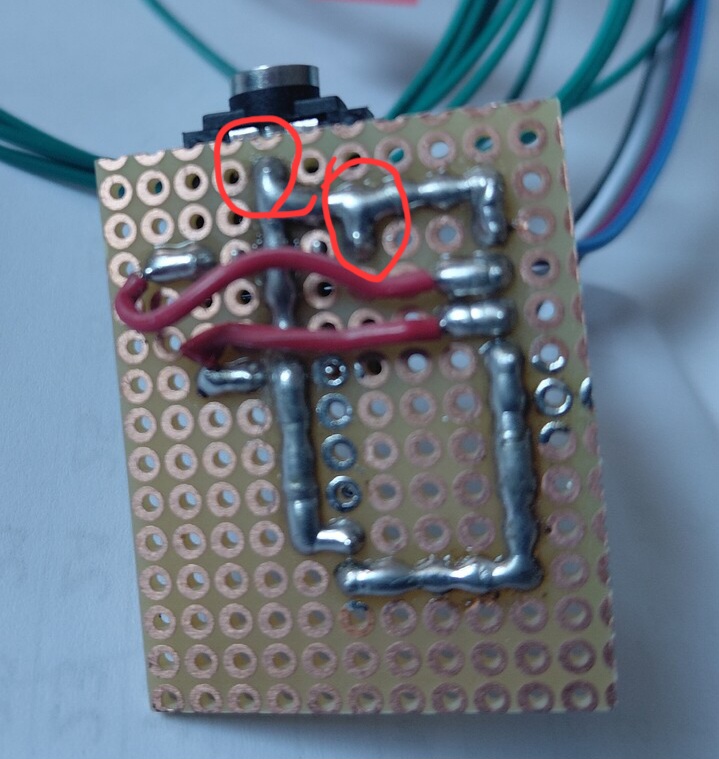

Für mich sieht es so aus, als hättest du den Pin „Kopfhörer rechts“ mit GND verbunden.

e8145aee33da4a59b5db04068bd2d3d223a0cd6f_2_1332x1000
e8145aee33da4a59b5db04068bd2d3d223a0cd6f_2_1332x1000719×759 137 KB

3

Ja, das war es. Jetzt funktioniert alles wie es soll. Vielen Dank für die schnelle Hilfe. :grinning_face:

4

Ich hab sowas ähnliches gebastelt, bin mir aber noch unschlüssig, wie ich das in ein Gehäuse einbauen sollte. Hast du da einen Plan?

5

Nein, einen Plan habe ich nicht. Die Platine habe ich mit ein Stück Holz Abstandhalter zur Platine aufgebracht. So kann man sie an einer Seitenwand vom Gehäuse anbringen.
